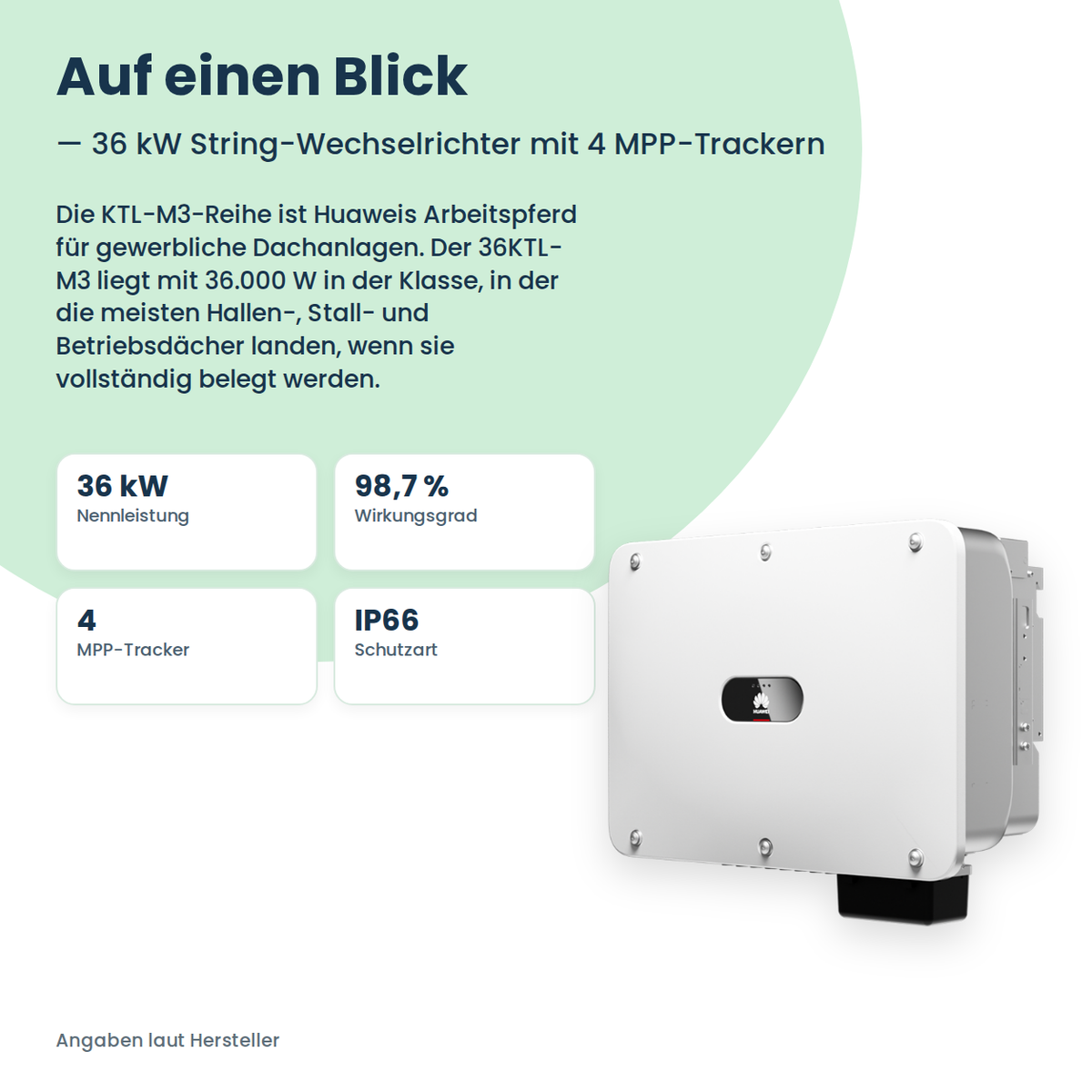

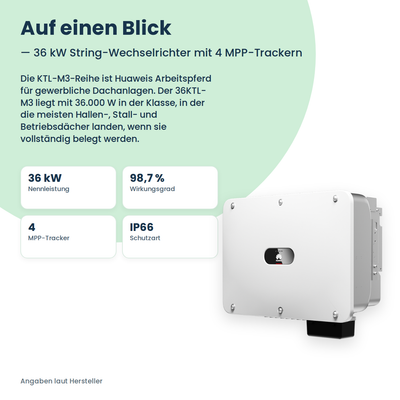

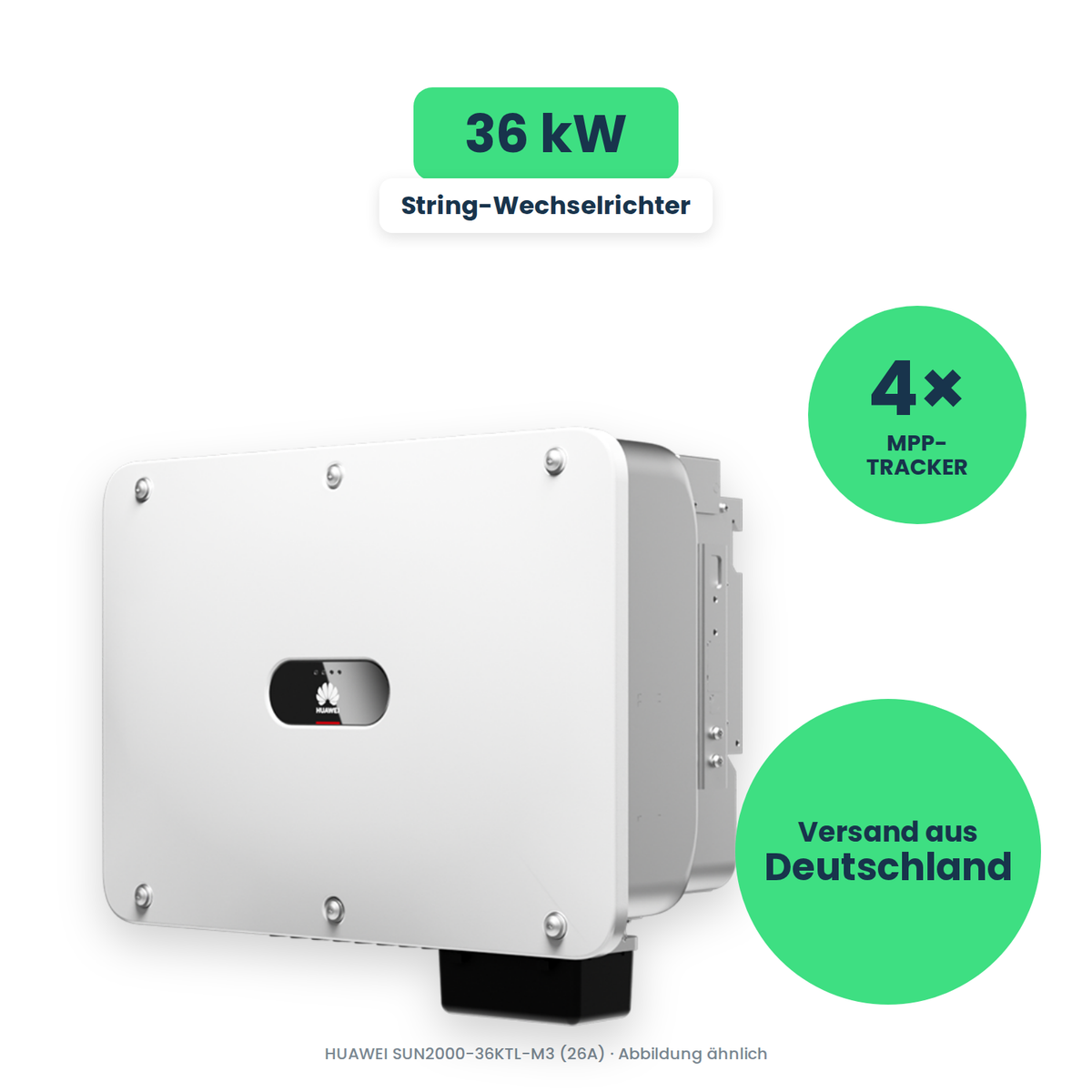

HUAWEI SUN2000-36KTL-M3 (26A) – 36 kW String-Wechselrichter mit 4 MPP-Trackern

Die KTL-M3-Reihe ist Huaweis Arbeitspferd für gewerbliche Dachanlagen. Der 36KTL-M3 liegt mit 36.000 W in der Klasse, in der die meisten Hallen-, Stall- und Betriebsdächer landen, wenn sie vollständig belegt werden.

Der Zusatz 26A im Namen ist kein Zubehörcode, sondern die entscheidende Angabe auf der Modulseite: Bis zu 26 A darf jeder MPP-Tracker aufnehmen. Moderne Großformatmodule liefern deutlich höhere Ströme als die 60-Zellen-Module früherer Jahre – Geräte mit niedrigerer Stromgrenze zwingen dazu, Strings künstlich kurz zu halten oder Leistung liegen zu lassen.

Anders als die Hybridgeräte der MB0-Reihe hat der 36KTL-M3 keinen Batterieanschluss. Er ist ein reiner Einspeise-Wechselrichter für Anlagen, bei denen der Strom direkt verbraucht oder eingespeist wird.

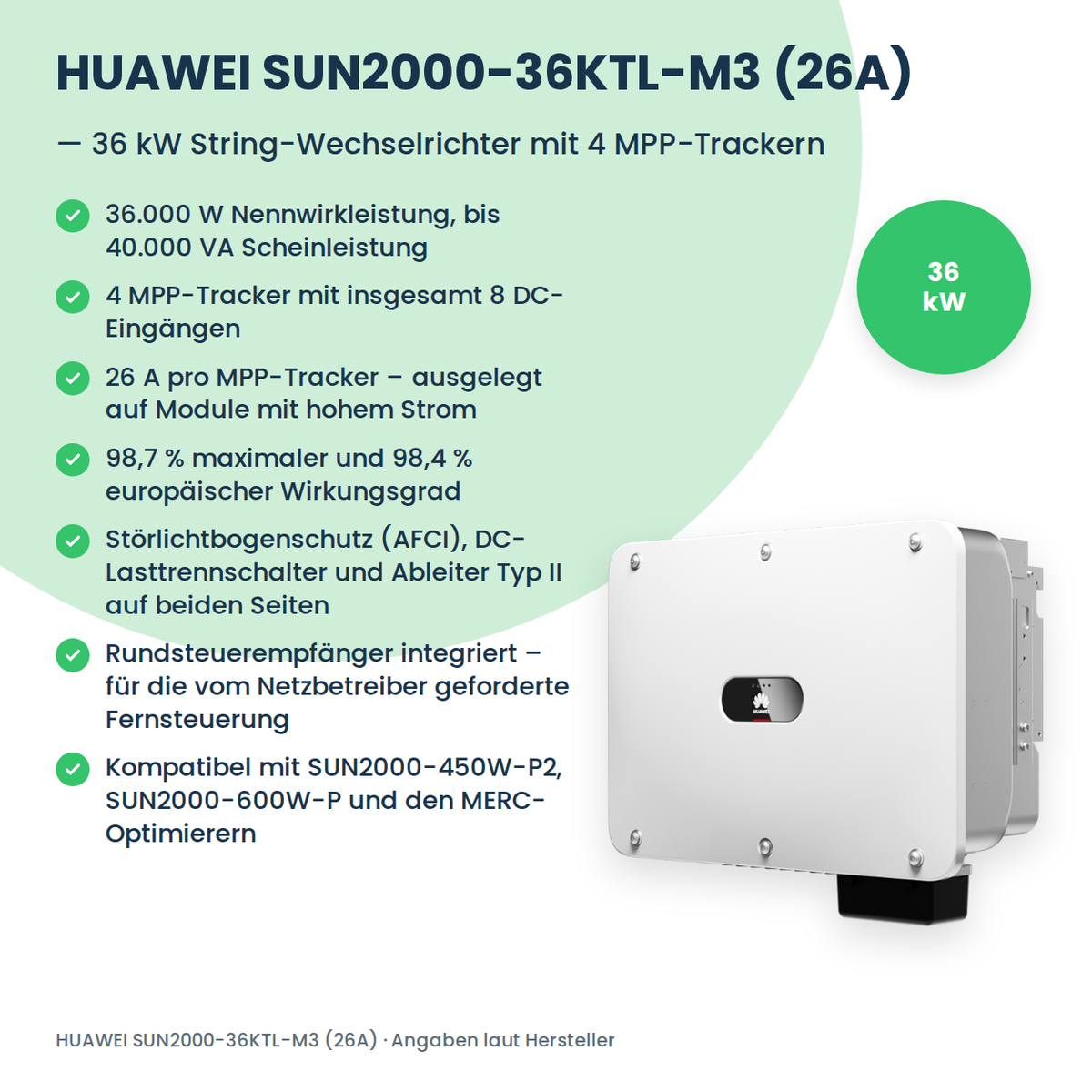

Alle Vorteile auf einen Blick

• 36.000 W Nennwirkleistung, bis 40.000 VA Scheinleistung
• 4 MPP-Tracker mit insgesamt 8 DC-Eingängen
• 26 A pro MPP-Tracker – ausgelegt auf Module mit hohem Strom
• 98,7 % maximaler und 98,4 % europäischer Wirkungsgrad
• Störlichtbogenschutz (AFCI), DC-Lasttrennschalter und Ableiter Typ II auf beiden Seiten
• Rundsteuerempfänger integriert – für die vom Netzbetreiber geforderte Fernsteuerung
• Kompatibel mit SUN2000-450W-P2, SUN2000-600W-P und den MERC-Optimierern
• Konvektionskühlung, kein Lüfter, kein Filter, keine Wartung an bewegten Teilen
• Nur 5,5 W Eigenverbrauch in der Nacht
• IP66, −25 bis 60 °C, für dauerhafte Außenmontage gebaut

Acht Eingänge auf vier Tracker verteilen

Ein MPP-Tracker regelt eine Modulgruppe unabhängig auf ihren Bestpunkt. Vier Tracker mit je zwei Eingängen bedeuten, dass du ein Dach in vier elektrisch getrennte Bereiche aufteilen kannst – etwa nach Ausrichtung, Dachneigung oder Verschattungssituation.

Die Grenzwerte für die Planung: höchstens 1.100 V Eingangsspannung, 26 A je Tracker, 20 A je einzelnem Eingang, Kurzschlussstrom bis 40 A je Tracker. Der Regelbereich reicht von 200 bis 1.000 V. Für die volle Leistung braucht der 36KTL-M3 bei 380 und 400 V Netzspannung einen Strangbereich von 520 bis 800 V.

Optimierer: ganzes Dach oder nur die Problemstellen

Freigegeben sind SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P sowie MERC-1100W-P und MERC-1300W-P. Bei Volloptimierung sind laut Huawei-Angaben je String mindestens 6 und höchstens 25 Optimierer zulässig, bei maximal 12.000 W Eingangsleistung pro String. Für einzelne verschattete Module reicht eine Teiloptimierung – dann werden nur die betroffenen Module bestückt.

Montage: was auf der Baustelle zählt

Das Gerät wiegt 43 kg inklusive Montageplatte und misst 640 × 530 × 270 mm. Der DC-Anschluss erfolgt über Amphenol-HH4-Stecker, der AC-Anschluss über Kabelschuhe auf M8-Anschlussbolzen – es gibt also keine Steckverbindung auf der Netzseite, die Leitungen werden konfektioniert und verschraubt. Plane Hebehilfe, tragfähige Unterkonstruktion und ausreichend Platz für die Konvektionskühlung ein: Das Gehäuse gibt seine Wärme passiv ab und darf nicht eingebaut oder zugestellt werden.

Anmeldung und rechtlicher Rahmen

Anlagen dieser Größenordnung sind genehmigungspflichtig: Anmeldung und Zustimmung des Netzbetreibers, Eintrag im Marktstammdatenregister, fernsteuerbare Einspeisung über den eingebauten Rundsteuerempfänger. Der Wechselrichter erfüllt unter anderem VDE-AR-N 4105, VDE-AR-N 4110, VDE 0126-1-1 und EN 50438, die Sicherheitsnormen sind EN 62109-1/-2 und IEC 62109-1/-2. Planung, Anschluss und Inbetriebnahme führt ein eingetragener Elektrofachbetrieb aus.

Auf einen Blick

DC-Seite / Solareingang

AC-Seite / Netz

Schutz und Kommunikation

Gehäuse und Umgebung

Hinweis: Optimierer und Smart Dongle sind nicht im Lieferumfang. Ein Batteriespeicher lässt sich an diesem Gerät nicht direkt anschließen – dafür ist eine AC-seitige Lösung oder ein Hybridwechselrichter nötig. Montage und Netzanschluss ausschließlich durch einen Elektrofachbetrieb.

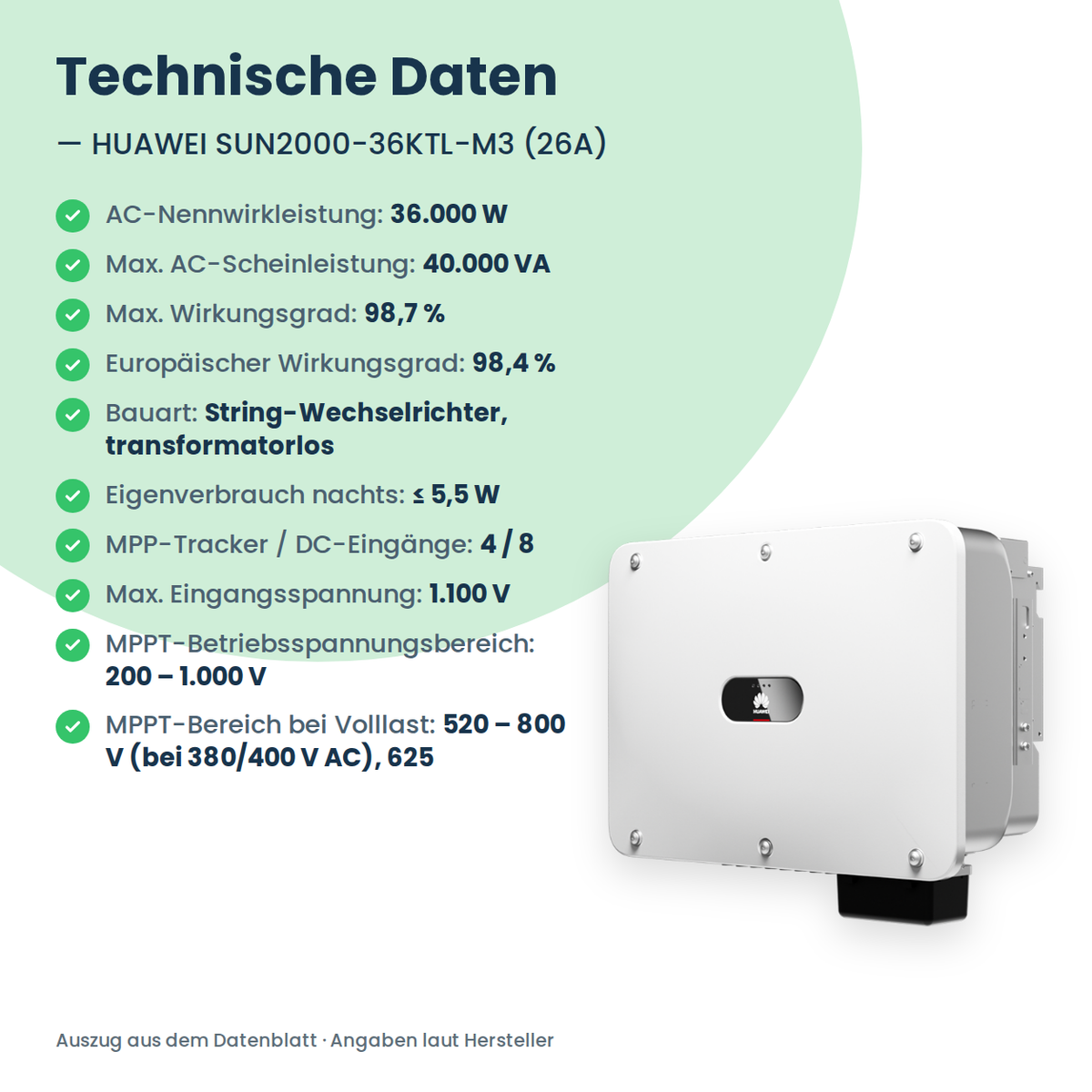

Technische Daten: Huawei – Datenblatt SUN2000-30/36/40KTL-M3 (PDF)
