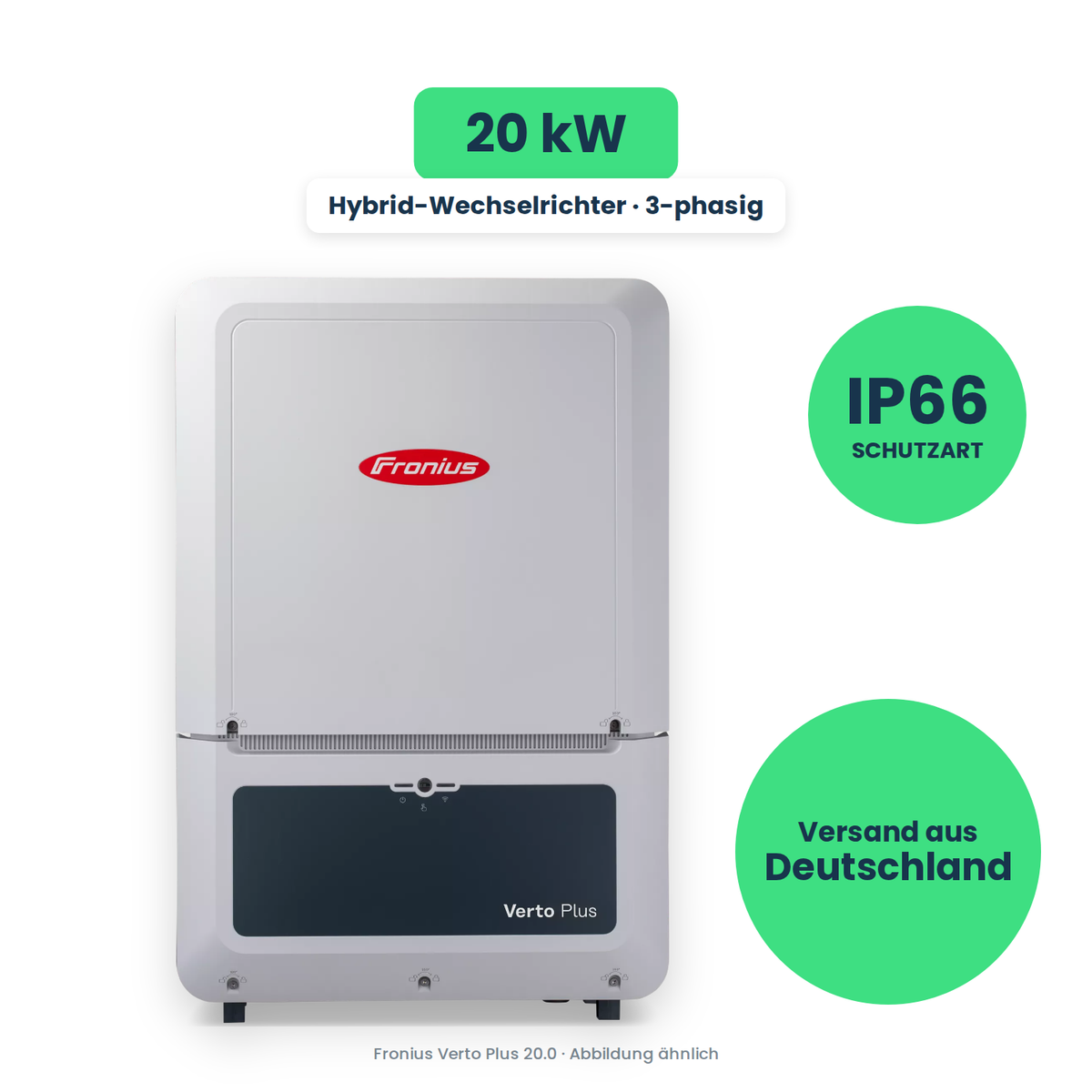

Fronius Verto Plus 20.0 – 20 kW dreiphasig für bis zu 30 kWp Modulfläche

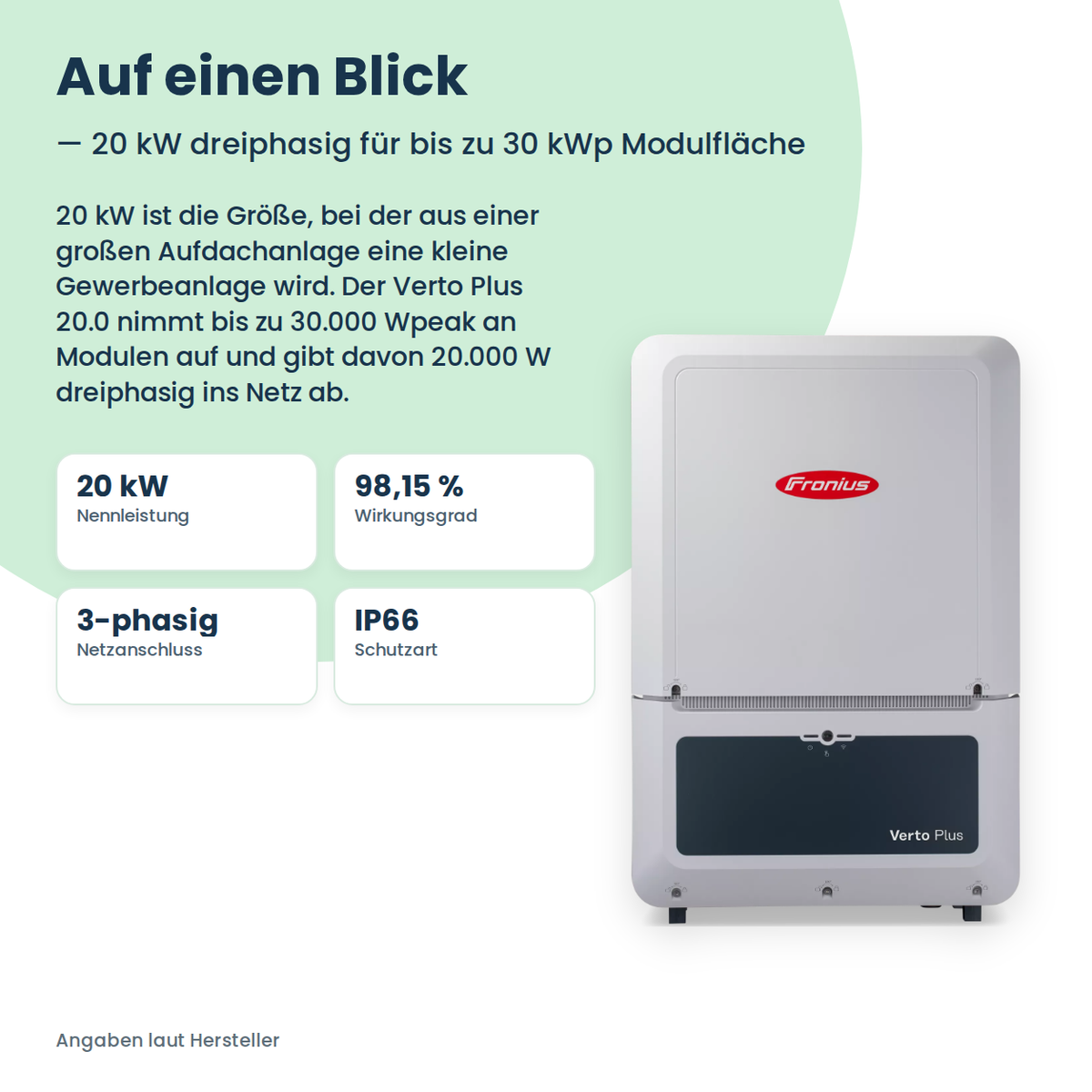

20 kW ist die Größe, bei der aus einer großen Aufdachanlage eine kleine Gewerbeanlage wird. Der Verto Plus 20.0 nimmt bis zu 30.000 Wpeak an Modulen auf und gibt davon 20.000 W dreiphasig ins Netz ab.

Er ist das leistungsstärkste Gerät der kompakten Verto-Baugruppe: gleiches Gehäuse, gleiches Gewicht und gleiche Geräuschkulisse wie der 15.0, aber ein Drittel mehr Leistung. Für Betriebe, die eine Halle vollständig belegen wollen, ist das der wirtschaftlichere Weg als zwei kleinere Wechselrichter.

Der eingebaute Batterieanschluss macht ihn zum Hybrid-Wechselrichter: Solarstrom, der tagsüber nicht gebraucht wird, kann direkt auf der Gleichstromseite in einen Speicher wandern, statt für wenig Geld ins Netz zu fließen.

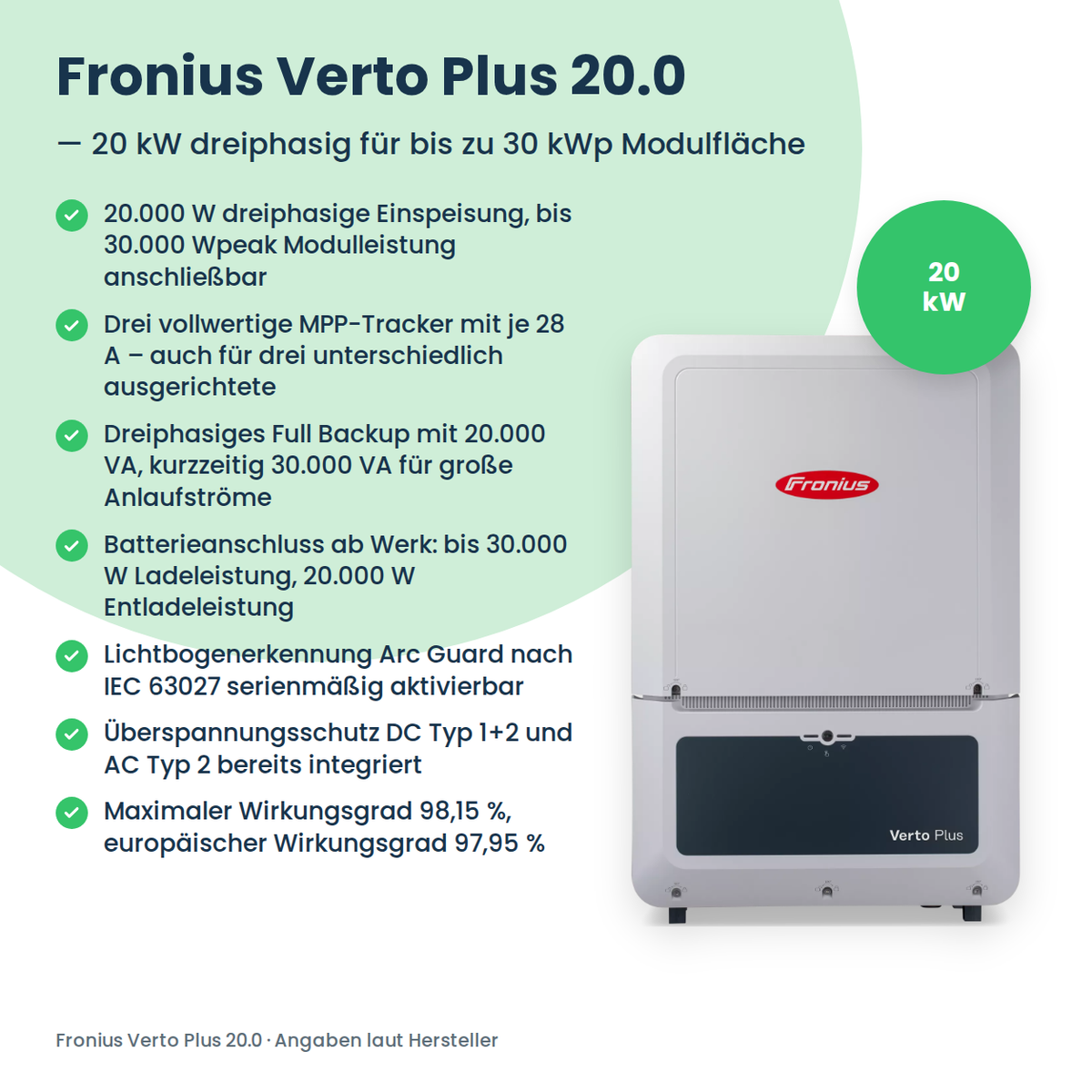

Alle Vorteile auf einen Blick

• 20.000 W dreiphasige Einspeisung, bis 30.000 Wpeak Modulleistung anschließbar
• Drei vollwertige MPP-Tracker mit je 28 A – auch für drei unterschiedlich ausgerichtete Dachflächen
• Dreiphasiges Full Backup mit 20.000 VA, kurzzeitig 30.000 VA für große Anlaufströme
• Batterieanschluss ab Werk: bis 30.000 W Ladeleistung, 20.000 W Entladeleistung
• Lichtbogenerkennung Arc Guard nach IEC 63027 serienmäßig aktivierbar
• Überspannungsschutz DC Typ 1+2 und AC Typ 2 bereits integriert
• Maximaler Wirkungsgrad 98,15 %, europäischer Wirkungsgrad 97,95 %
• WLAN, LAN, Datenlogger und Webserver an Bord – Solar.web und Modbus ohne Zusatzhardware
• IP66 und −25 bis +60 °C, freigegeben für Innen- und Außenmontage
• Gefertigt in Österreich

Anschluss, Verkabelung und Datenanbindung

Sechs Stäubli-MC4-Steckplätze nehmen die Modulstränge auf, zwei je MPP-Tracker. Die Batterie hat einen eigenen DC-Eingang. Die Netzleitung wird über eine M32-Kabelverschraubung eingeführt, Querschnitte von 4 bis 35 mm² in Kupfer oder Aluminium sind zulässig – bei 29 A Nennstrom je Phase ein relevanter Punkt für die Leitungsauslegung.

WLAN und ein Ethernet-Anschluss sind eingebaut, ebenso Datenlogger und Webserver. Die Anlage lässt sich über Fronius Solar.web überwachen und per Modbus TCP oder RTU in eine vorhandene Gebäudeleittechnik einbinden. Sechs digitale Eingänge und sechs digitale Ein-/Ausgänge stehen für Rundsteuerempfänger und Lastmanagement bereit.

30 kWp auf drei Tracker verteilen

Ein MPP-Tracker regelt eine Modulgruppe unabhängig auf ihren besten Arbeitspunkt. Der 20.0 hat drei davon, jeder mit 28 A belastbar. Weil die maximale Kurzschlussstromfestigkeit je Tracker bei 50 A liegt und für den ganzen Wechselrichter bei 150 A, sind auch stromstarke Großformatmodule unproblematisch.

Bei der Aufteilung gilt: Je Tracker sind höchstens 20.000 Wpeak und 13.000 W nutzbare Leistung erlaubt. Die vollen 30.000 Wpeak lassen sich also nicht auf einen einzigen Tracker legen, sondern verteilen sich auf mindestens zwei. Bei Nennleistung arbeitet der 20.0 im Spannungsfenster von 275 bis 870 V; darunter liefert er weniger als die vollen 20 kW.

Dreiphasiger Notstrom für den laufenden Betrieb

In Kombination mit einem Speicher versorgt der Verto Plus 20.0 das ganze Gebäude bei Netzausfall weiter – dreiphasig mit 20.000 VA, kurzzeitig bis 30.000 VA für maximal zehn Sekunden. Damit laufen auch Kühlaggregate, Lüftungen und Pumpen an, die beim Einschalten deutlich mehr ziehen als im Betrieb.

Vorausgesetzt ist eine Netzumschalteinrichtung im Verteiler, die das Gebäude bei Netzausfall sicher vom öffentlichen Netz trennt. Sie ist nicht im Lieferumfang und muss mit der Verteilung zusammen geplant werden. Die Umschaltzeit beträgt rund 11 Sekunden – für Produktionssteuerungen zu lang, für Kühlung, Licht und Heizung völlig ausreichend.

Speicher, Zulassung und Fachbetrieb

Der Batterieeingang nimmt 50 A bei 150 bis 700 V auf. Beim 20.0 sind bis zu 30.000 W Ladeleistung und 20.000 W Entladeleistung möglich. Kompatibel sind Fronius Reserva und Reserva Pro sowie BYD Battery-Box HVM, HVS, HVM+, HVS+ und HVB.

Bei 20 kW Einspeiseleistung verlangt der Netzbetreiber in aller Regel ein förmliches Anschlussverfahren; je nach Übergabepunkt gilt VDE-AR-N 4105 oder VDE-AR-N 4110. Beide Normen erfüllt das Gerät. Anschluss, Parametrierung und Inbetriebnahme führt eine Elektrofachkraft durch, die Anlage wird im Marktstammdatenregister eingetragen.

Auf einen Blick

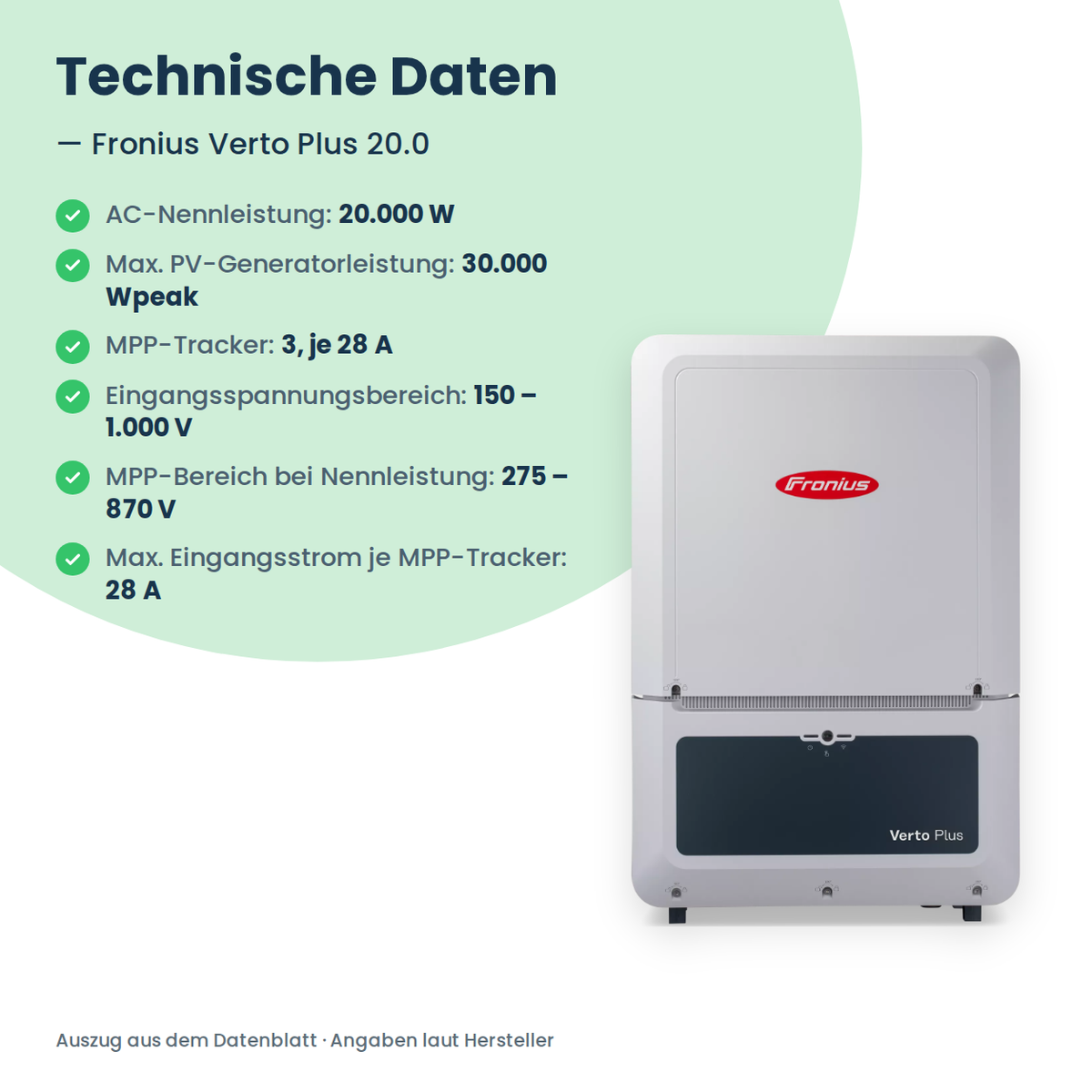

DC-Seite / Solareingang

Hinweis: Batteriespeicher, Smart Meter und Netzumschalteinrichtung gehören nicht zum Lieferumfang. Die aktive Luftkühlung erzeugt bis zu 50,3 dB(A) – bei Montage in einem Büro oder Aufenthaltsraum ist das hörbar, im Technikraum oder an der Außenwand unkritisch.

Technische Daten: Fronius – Datenblatt Fronius Verto Plus 15.0 - 33.3 kW (DE) (PDF)
