Deye BOS-A PDU-2 Control Box – die Hochvolt-Steuerbox, ohne die ein BOS-A-Batteriestrang nicht ans Netz geht

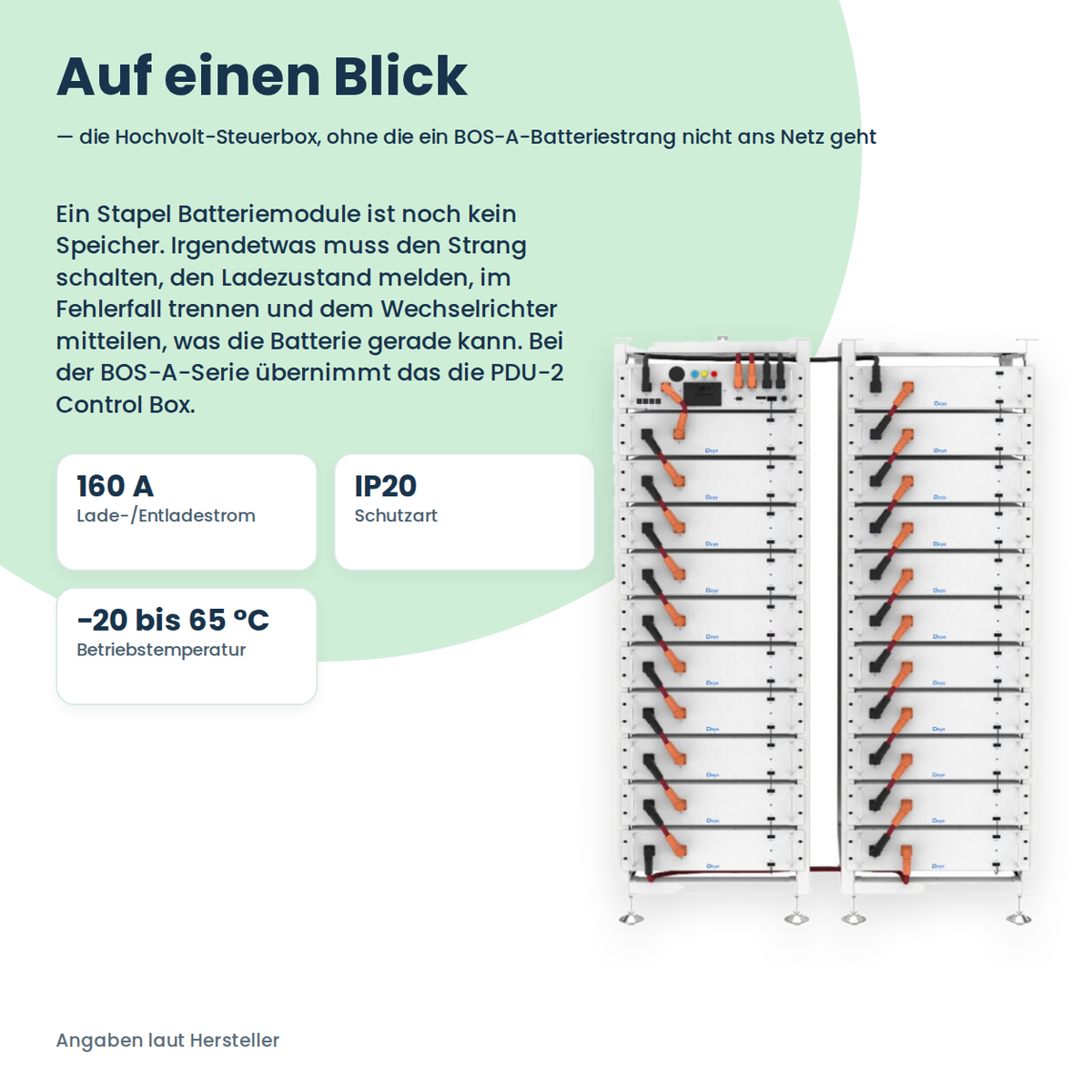

Ein Stapel Batteriemodule ist noch kein Speicher. Irgendetwas muss den Strang schalten, den Ladezustand melden, im Fehlerfall trennen und dem Wechselrichter mitteilen, was die Batterie gerade kann. Bei der BOS-A-Serie übernimmt das die PDU-2 Control Box.

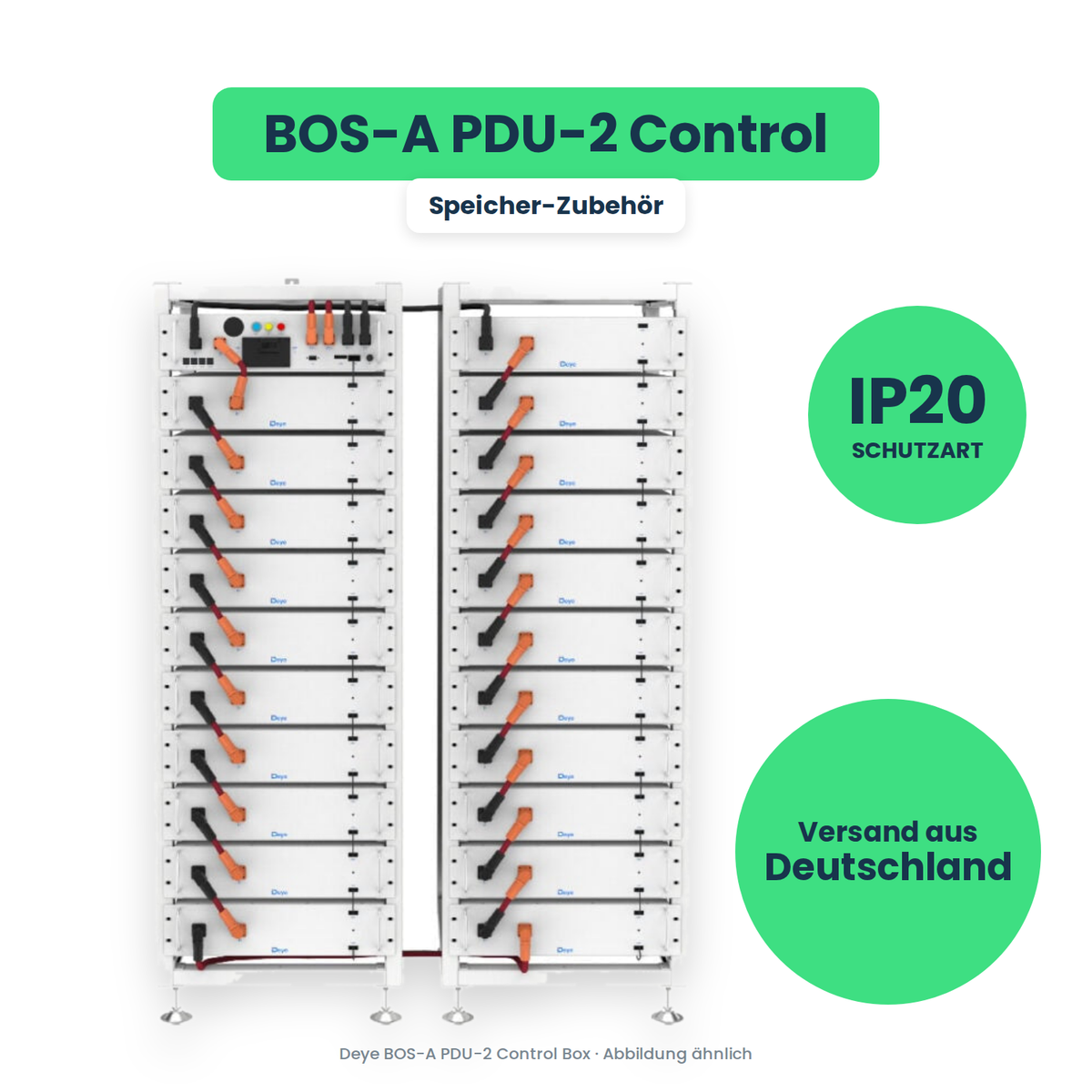

Sie sitzt als eigener Einschub im selben Rack wie die Batteriemodule und ist der einzige Punkt, an dem der Strang nach außen geführt wird: Plus- und Minuspol der Batterie kommen hier zusammen, von hier gehen die Leitungen zum Wechselrichter, und hier sitzt der Trennschalter, mit dem sich das Batterie-Rack von den externen Geräten trennen lässt.

Die Box ist auf die BOS-A-Module ausgelegt. Sie arbeitet in einem Spannungsbereich von 200 bis 1.000 V DC und verträgt bis zu 160 A Lade- und Entladestrom – genau den Maximalstrom, den die BOS-A Pack 7.68 abgeben dürfen.

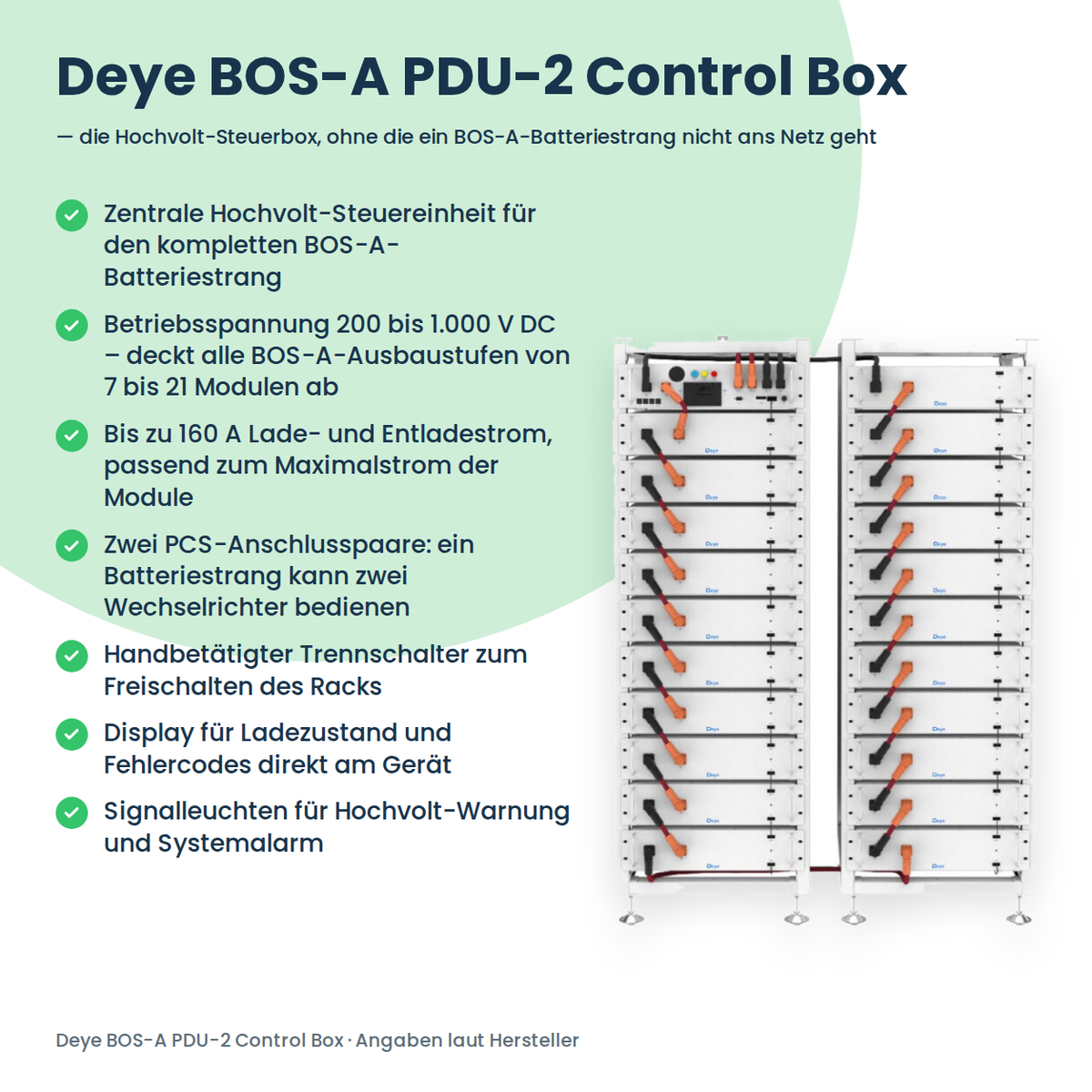

Alle Vorteile auf einen Blick

• Zentrale Hochvolt-Steuereinheit für den kompletten BOS-A-Batteriestrang
• Betriebsspannung 200 bis 1.000 V DC – deckt alle BOS-A-Ausbaustufen von 7 bis 21 Modulen ab
• Bis zu 160 A Lade- und Entladestrom, passend zum Maximalstrom der Module
• Zwei PCS-Anschlusspaare: ein Batteriestrang kann zwei Wechselrichter bedienen
• Handbetätigter Trennschalter zum Freischalten des Racks
• Display für Ladezustand und Fehlercodes direkt am Gerät
• Signalleuchten für Hochvolt-Warnung und Systemalarm
• Bluetooth-Anbindung an die App, USB-Anschluss für BMS-Updates

Was die Box im Betrieb tatsächlich macht

Über die Anschlüsse B+ und B− sammelt sie den gemeinsamen Plus- und Minuspol der in Reihe geschalteten Batteriemodule ein. Über COMM2 versorgt sie das erste Modul mit Strom und Daten – von dort läuft die Kommunikation über die Modulkette weiter. Die Batterieinformationen gibt sie über den Anschluss PCS COM an den Wechselrichter aus: Ladezustand, Spannung, Ströme und Fehlerzustände. Der Wechselrichter passt daraufhin seine Lade- und Entladestrategie an, statt starr nach Vorgabe zu arbeiten.

Das Display zeigt SOC und Fehlercodes direkt am Gerät an – der praktische Wert davon zeigt sich bei der Fehlersuche, wenn man nicht erst Laptop und Software holen muss. Zwei Leuchten ergänzen das: gelb für „Hochspannung liegt an“, rot für einen Alarm des Batteriesystems.

Zwei Wechselrichter an einem Strang

Die Box hat zwei PCS-Anschlusspaare, PCS1 und PCS2, jeweils mit Plus- und Minuspol. Damit lässt sich ein einzelner Batteriestrang auf zwei Wechselrichter-Gleichstromeingänge aufteilen. Das ist relevant, wenn ein Gerät den Lade- oder Entladestrom allein nicht abnehmen kann oder wenn die Anlage aus Verfügbarkeitsgründen auf zwei Wechselrichter aufgeteilt wird.

Werden mehrere Racks zu einer größeren Anlage zusammengefasst, verbindet man die Steuerboxen über IN COM und OUT COM in Reihe – jede Box gibt die Kommunikation an die nächste weiter. Deye gibt für die BOS-A-Serie bis zu 16 parallel geschaltete Batterieracks an.

Voraussetzungen und Fallstricke

Die PDU-2 arbeitet nicht allein. Sie braucht die Batteriemodule BOS-A Pack 7.68 und ein passendes Rack – das BOS-A Rack 11 für zehn Module oder das BOS-A Rack 14 für dreizehn Module, jeweils mit einem zusätzlichen Platz für genau diese Steuerbox. Beides ist hier nicht enthalten.

Zu beachten ist außerdem die eigene Versorgung: Die Box hat eine Gleichstrom-Eingangsspeisung mit 12 V (±2 %) bei 4,15 A. Der Startschalter am Gerät schaltet diese interne 12-V-Versorgung ein – ohne sie meldet sich die Box nicht. Die Ethernet-Buchse am Gehäuse ist laut Datenblatt funktional noch nicht belegt; verlasse dich für die Anbindung auf die dokumentierten Schnittstellen und nicht auf diesen Port.

Aufstellort und rechtlicher Rahmen

Die Schutzart ist IP20 – Schutz gegen feste Fremdkörper ab 12 mm, kein Wasserschutz. Die Box gehört damit in denselben trockenen Innenraum wie die Batteriemodule. Der zulässige Betriebstemperaturbereich reicht von −20 bis 65 °C und ist damit weiter gefasst als der der Zellen; maßgeblich für die Standortwahl bleibt deshalb die Batterie.

Die Box ist das Bauteil, an dem die volle Hochvolt-Gleichspannung des Strangs anliegt. Anschluss, Erdung und Inbetriebnahme dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden. Der Speicher als Ganzes ist beim Netzbetreiber nach VDE-AR-N 4105 anzumelden und im Marktstammdatenregister einzutragen.

Hinweis: Geliefert wird ausschließlich die Control Box. Batteriemodule BOS-A Pack 7.68, das Rack und der Wechselrichter sind nicht enthalten. Pro Batteriestrang wird genau eine PDU-2 benötigt – bei mehreren Racks entsprechend eine je Rack, verbunden über IN COM und OUT COM. Die Ethernet-Schnittstelle ist laut Hersteller funktional noch nicht freigegeben.

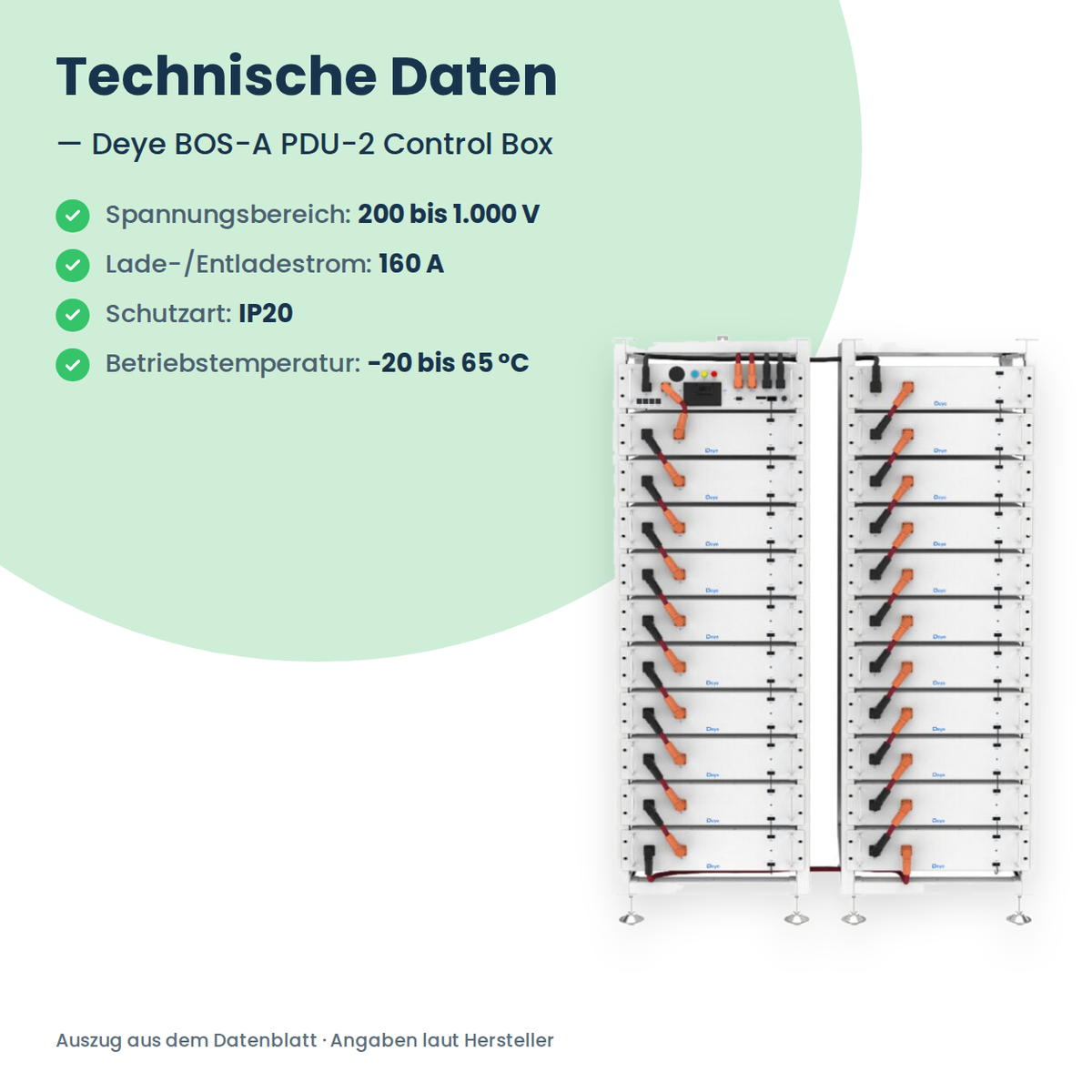

Technische Daten: Deye – Datenblatt BOS-A Serie inkl. Zubehör (BOS-A-Pack7.68, BOS-A-PDU-2, BOS-A-Rack11, BOS-A-Rack14) (PDF)
