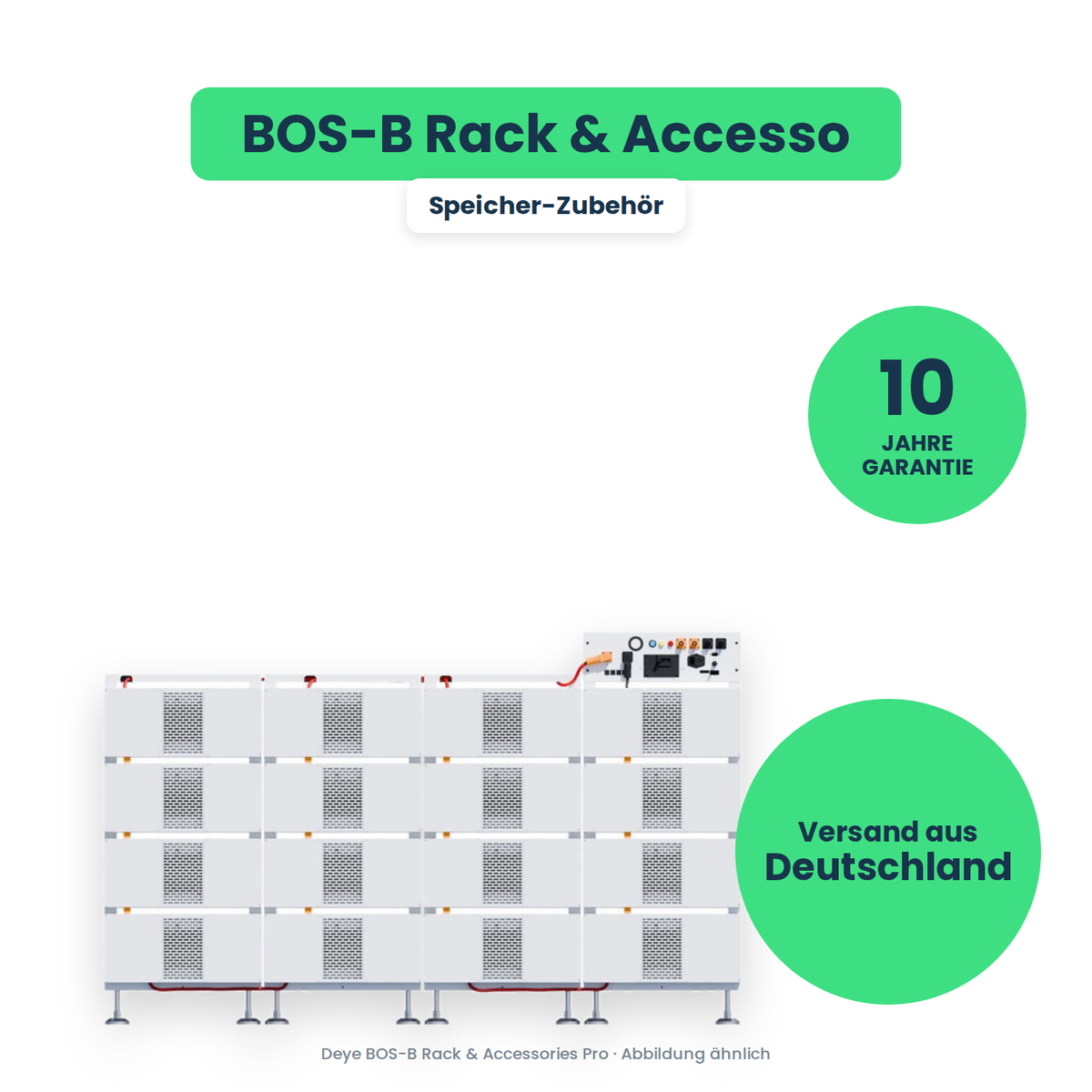

Deye BOS-B Rack & Accessories Pro – Gestell und Verkabelung für einen kompletten BOS-B-Batteriestrang

Ein gewerblicher Hochvoltspeicher besteht nicht aus einem Gerät, sondern aus einem Stapel: mehrere Batteriemodule, darüber oder darunter ein Steuergerät, alles in einem Gestell und untereinander mit kurzen, hochstromfesten Leitungen verbunden. Dieses Rack samt Zubehörsatz ist genau dieser Teil – der mechanische und elektrische Rahmen, in den die Deye BOS-B-Packs einziehen.

Gedacht ist das für Betriebe, die einen Speicher in der Größenordnung von rund 250 kWh je Strang aufbauen: Landwirtschaft, Produktion, Kühlhäuser, Filialen mit hoher Grundlast. Ein definiertes Gestell mit passenden Leitungen erspart dort Probleme mit Kabellängen, Kontaktwiderständen und der Prüfbarkeit der Anlage.

Wichtig vorab: Das ist ein Bauteil, kein fertiger Speicher. Batteriemodule und Steuergerät musst du separat einplanen – sie sind hier nicht enthalten.

Alle Vorteile auf einen Blick

• Nimmt einen kompletten BOS-B Pro-A3-Strang auf: bis zu 16 Batteriemodule plus Steuergerät
• Ausgelegt auf 257,23 kWh Systemenergie und 231,51 kWh nutzbare Energie je Strang
• Zubehörsatz AP-A liefert die konfektionierten Plus-, Minus- und PE-Leitungen für den Anschluss an ein 125-kW-PCS
• Leitungsquerschnitt 1 AWG auf der Leistungsseite – passend zu 180 A Dauerstrom des Strangs
• Stahlgehäuse, pulverbeschichtet, für freistehende Aufstellung
• 19-Zoll-Aufbau: Module lassen sich einzeln ziehen, ohne den Stapel zu zerlegen
• Bis zu 16 solcher Racks arbeiten an einem PCS parallel
• Definierte Kabelwege statt selbst konfektionierter Verbindungen

Was hier drin ist – und was du zusätzlich brauchst

Der Artikel umfasst das Rack-Gehäuse und das Zubehörset mit Kabeln und Verbindern. Der Strang wird daraus erst, wenn du BOS-B-Pack16-A3-Batteriemodule und ein BOS-B-PDU-2-A-Steuergerät einsetzt. Das PDU ist dabei kein reiner Verteiler: Es enthält das übergeordnete Batteriemanagement, den Trennschalter, die Anzeige für Ladezustand und Fehlercodes sowie die Kommunikation zum Wechselrichter.

Hinzu kommt die Leistungselektronik. Ein BOS-B-Strang speichert nur, er wandelt nicht. Dafür sorgt ein PCS – ein Power Conversion System, also der bidirektionale Wechselrichter einer Speicheranlage. Der beiliegende Zubehörsatz AP-A ist auf das 125-kW-PCS von Deye zugeschnitten.

Wie viele Module in einen Strang gehören

Die Modulanzahl ist nicht frei wählbar, weil sich daraus die Strangspannung ergibt und diese zum PCS und gegebenenfalls zum MPPT-Modul passen muss. Für den reinen PCS-Betrieb sieht Deye 14 bis 16 Module bei Netzeinspeisung und 15 bis 16 Module im Inselbetrieb vor.

Kommt ein MPPT-Modul für Solarstrom dazu, hängt die Zahl an der Leerlaufspannung der PV-Strings: 16 Module bei bis zu 800 V, 15 Module bei bis zu 750 V und 14 Module – netzgebunden – bei bis zu 700 V. Leerlaufspannung meint die Spannung eines PV-Strangs ohne Last; sie ist bei Kälte am höchsten und deshalb der maßgebliche Auslegungswert. Rechne das vor der Bestellung durch – die Modulzahl bestimmt am Ende auch die Kapazität im Rack.

Aufstellung, Statik und Raum

Ein voll bestücktes Rack misst 2.150 × 1.305 × 800 mm und bringt rund 2.240 kg auf die Waage. Prüfe die Tragfähigkeit der Bodenplatte, die Türbreite und den Transportweg, bevor die Ware kommt. Die Module wiegen einzeln 126 kg und werden nacheinander eingeschoben, das Steuergerät 32 kg.

Die Schutzart ist IP20. Das Rack gehört damit in einen trockenen, staubarmen Innenraum – nicht ins Freie und nicht in eine Halle mit Schleifstaub. Gekühlt wird über gesteuerte Lüfter, der Raum braucht also Luftwechsel und darf sich im Sommer nicht aufheizen.

Erweiterung und Betriebsgrenzen

Ein PCS bedient bis zu 16 Racks parallel – der Ausbau läuft also über zusätzliche Stränge, nicht über mehr Module je Strang. Beim Laden liegt der zulässige Temperaturbereich bei 0 bis 55 °C, beim Entladen bei −20 bis 55 °C. In einem unbeheizten Raum ist im Winter damit die Ladeseite der Engpass.

Für die Lebensdauer setzt Deye eine Entladetiefe von 90 % an und gibt mindestens 6.000 Zyklen bis zu 70 % Restkapazität an. Die Garantie beträgt 10 Jahre und endet mit dem, was zuerst eintritt: Garantiezeit oder erreichter Energiedurchsatz.

Technische Daten

Hinweis: Batteriemodule, Steuergerät und PCS sind nicht im Lieferumfang. Aufbau, Anschluss und Inbetriebnahme eines Hochvoltspeichers dieser Größe gehören in die Hände einer Elektrofachkraft; Anmeldung und Netzverträglichkeitsprüfung beim Netzbetreiber sind vor der Inbetriebnahme zu klären. Prüfe die Modulanzahl gegen dein PCS und – falls vorhanden – gegen die Leerlaufspannung deiner PV-Strings.
