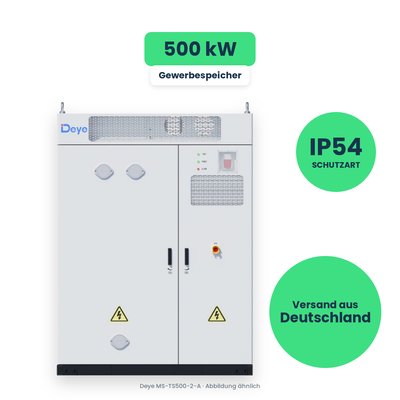

Deye MS-TS500-2-A – Umschaltschrank mit 500 kW für den Wechsel zwischen Netz, Insel und Generator

Ein gewerblicher Speicher ist erst dann eine echte Absicherung, wenn er beim Netzausfall weiterläuft. Genau das kann ein netzparallel arbeitendes Speichersystem von sich aus nicht: Fällt das Netz aus, muss es sich aus Sicherheitsgründen abschalten, sonst würde es in Leitungen einspeisen, an denen möglicherweise gearbeitet wird.

Der MS-TS500-2-A löst dieses Problem. Er ist der Umschaltschrank der Deye MS-Serie und sitzt zwischen Netz, Speichersystem und den Verbrauchern. Erkennt er einen Netzausfall, trennt er die Anlage vom öffentlichen Netz und schaltet sie auf Inselbetrieb – innerhalb von 20 Millisekunden. Kehrt das Netz zurück, läuft der Vorgang rückwärts.

Jeder der drei Pfade – Netz, Last und Generator – ist für 500 kW ausgelegt. Er ergänzt damit Speicherschränke der Serien MS-G215-2H3 und MS-GS215-2H3, die bis zu fünf Einheiten im netzunabhängigen Notstrombetrieb tragen können.

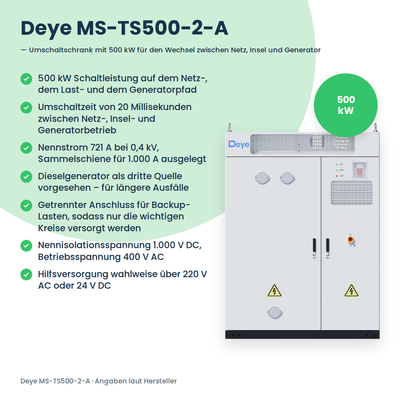

Alle Vorteile auf einen Blick

• 500 kW Schaltleistung auf dem Netz-, dem Last- und dem Generatorpfad
• Umschaltzeit von 20 Millisekunden zwischen Netz-, Insel- und Generatorbetrieb
• Nennstrom 721 A bei 0,4 kV, Sammelschiene für 1.000 A ausgelegt
• Dieselgenerator als dritte Quelle vorgesehen – für längere Ausfälle
• Getrennter Anschluss für Backup-Lasten, sodass nur die wichtigen Kreise versorgt werden
• Nennisolationsspannung 1.000 V DC, Betriebsspannung 400 V AC
• Hilfsversorgung wahlweise über 220 V AC oder 24 V DC
• IP54 und Betrieb von −20 bis 55 °C – für die Aufstellung im Freien geeignet
• Fertig verdrahteter Schrank, vor Ort wird angeschlossen statt aufgebaut

Was ein statischer Umschalter leistet

Ein klassischer Netzumschalter arbeitet mit Schützen, die mechanisch umlegen. Das dauert je nach Bauart mehrere hundert Millisekunden – lang genug, dass Rechner neu starten, Frequenzumrichter abschalten und Steuerungen Fehler melden.

Ein statischer Umschalter schaltet stattdessen elektronisch. Beim MS-TS500-2-A liegt die Umschaltzeit bei 20 Millisekunden, also etwa einer Netzperiode. Die meisten Netzteile in Rechnern, Steuerungen und Antrieben überbrücken eine solche Lücke aus ihren eigenen Zwischenkreiskondensatoren, ohne dass die Last davon etwas mitbekommt.

Drei Quellen, sauber getrennt

Der Schrank kennt drei Einspeisungen: das öffentliche Netz, das Speichersystem und optional einen Dieselgenerator. Alle drei Pfade sind unabhängig und jeweils für 500 kW ausgelegt.

Das ist bei längeren Ausfällen entscheidend. Der Speicher trägt die ersten Stunden allein; reicht seine Kapazität nicht, startet der Generator und übernimmt, während der Speicher Lastspitzen abfängt und den Generator in einem günstigen Betriebspunkt hält. Ein Dieselaggregat läuft am effizientesten unter gleichmäßiger Last – genau das bekommt es in dieser Kombination.

Nur die Lasten, die wirklich weiterlaufen müssen

Ein eigener Anschluss für Backup-Lasten trennt die Verbraucher in zwei Gruppen. Kritische Kreise – Server, Kühlung, Sicherheitsbeleuchtung, Prozesssteuerung – hängen am abgesicherten Pfad und laufen im Inselbetrieb weiter. Alles andere bleibt beim Netzausfall dunkel.

Diese Aufteilung ist keine Sparmaßnahme, sondern Auslegungsarbeit: Sie entscheidet darüber, wie lange der Speicher durchhält. Sie muss bei der Planung der Unterverteilung festgelegt werden, denn nachträglich lässt sich ein Stromkreis nicht ohne Weiteres umhängen.

Aufstellung und Anschluss

Der Schrank misst 1.000 × 1.000 × 2.250 mm und wiegt in der Ausführung mit Generator- und Backup-Anschluss unter 700 kg. Mit IP54 ist er gegen Staub in schädigender Menge und gegen Spritzwasser aus allen Richtungen geschützt und damit für die Außenaufstellung neben den Speicherschränken vorgesehen.

Die Hilfsversorgung der Steuerung erfolgt wahlweise mit 220 V AC oder 24 V DC. Beachte, dass die Steuerspannung im Ausfall selbst verfügbar bleiben muss – dieser Punkt gehört bei der Planung ausdrücklich geklärt.

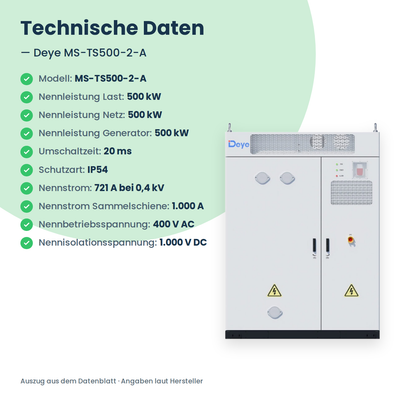

Technische Daten

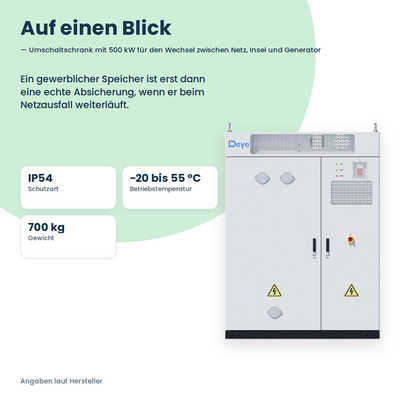

Auf einen Blick

Elektrische Daten

Gehäuse und Umgebung

Hinweis: Der MS-TS500-2-A ist ein Zubehörschrank und arbeitet nur im Verbund mit einem Deye Speichersystem der MS-Serie. Der Dieselgenerator gehört nicht zum Lieferumfang. Die Aufteilung der Stromkreise in Backup- und Normallasten muss in der Unterverteilung vorbereitet werden. Planung, Aufstellung und Inbetriebnahme gehören in die Hände eines Fachbetriebs.
