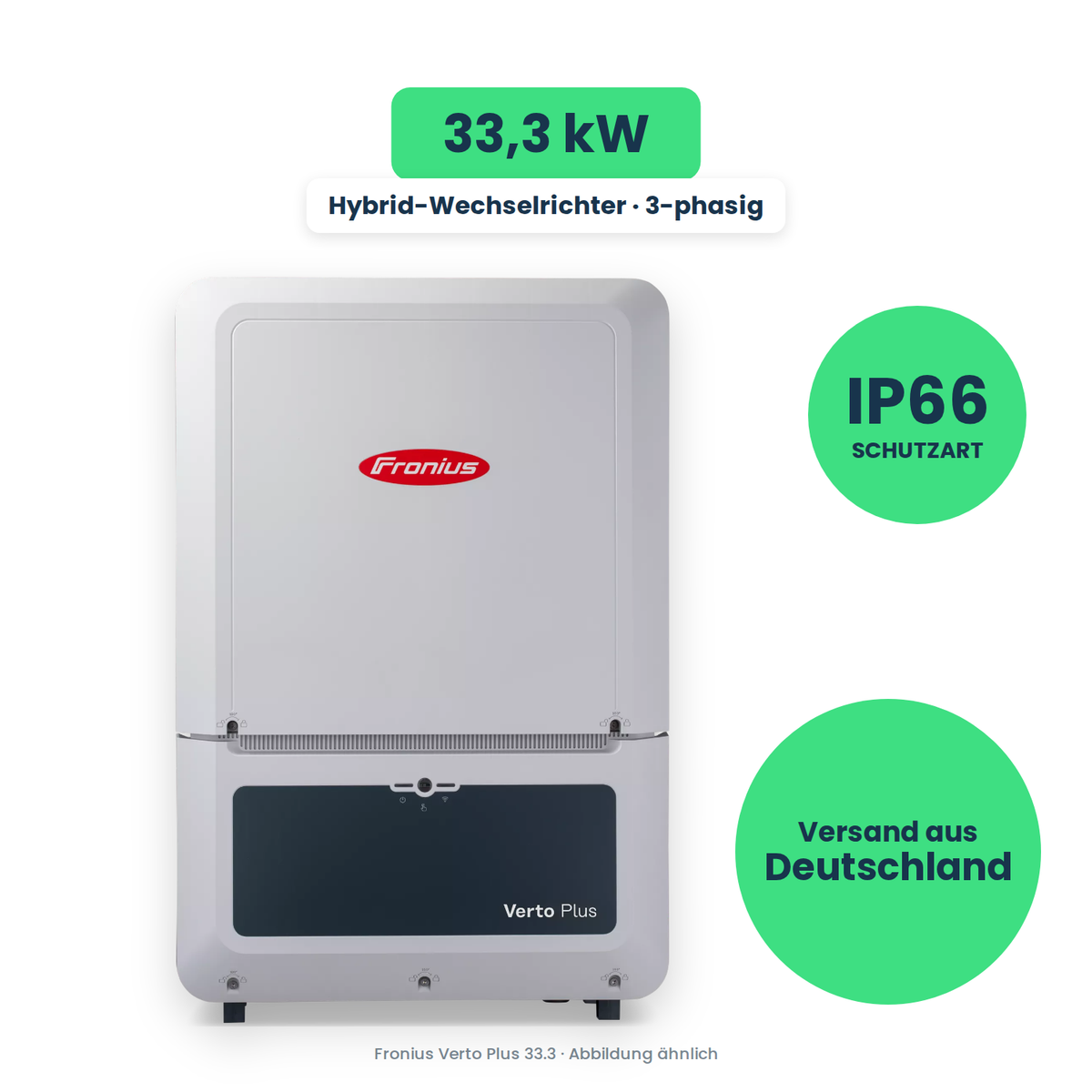

Fronius Verto Plus 33.3 – 33,3 kW, das Spitzenmodell der Baureihe

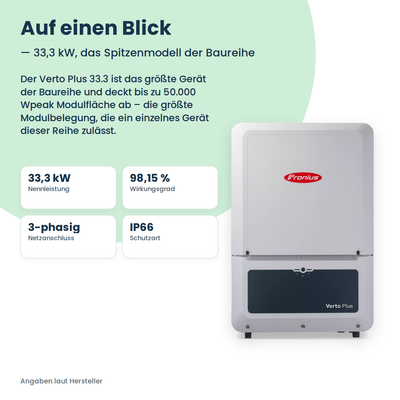

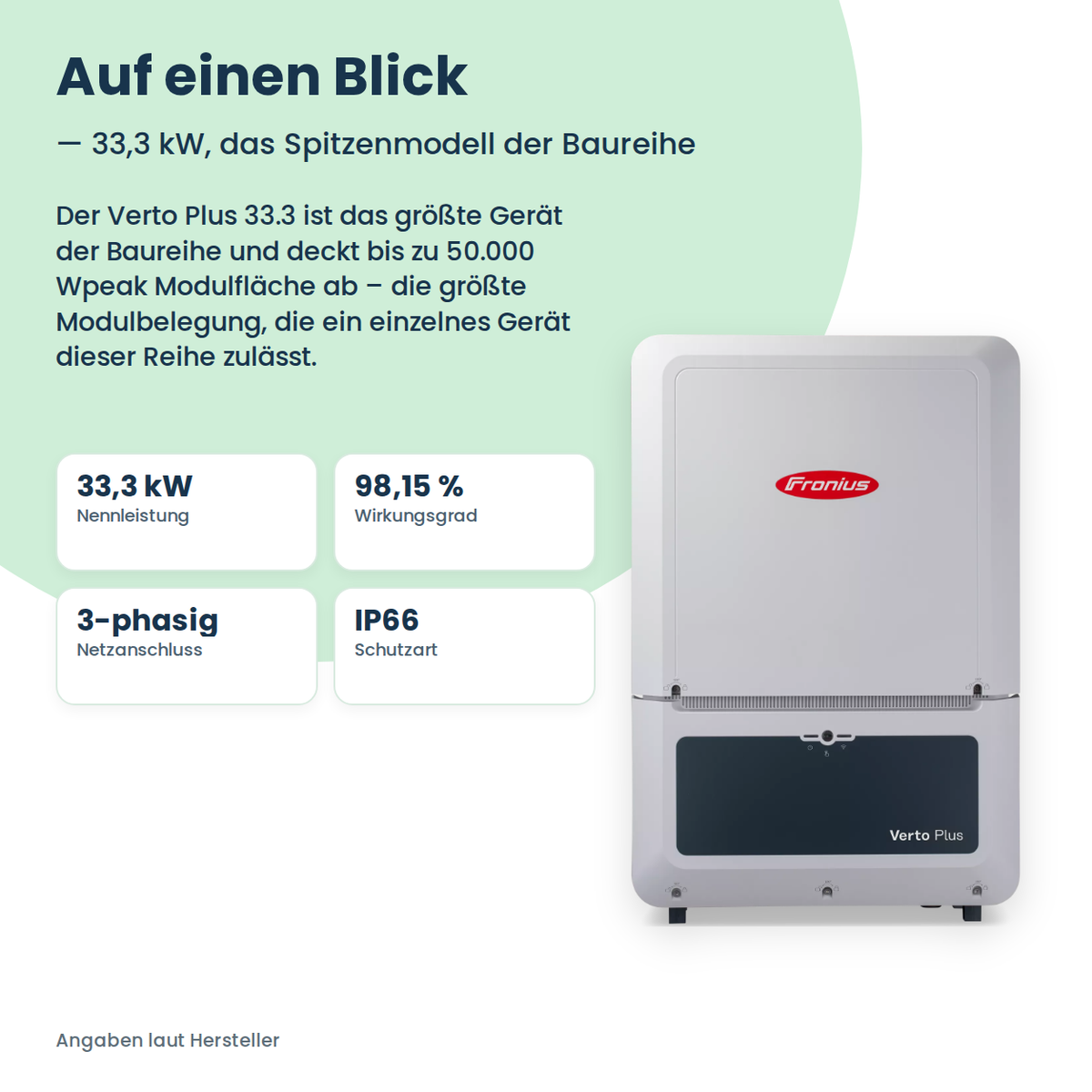

Der Verto Plus 33.3 ist das größte Gerät der Baureihe und deckt bis zu 50.000 Wpeak Modulfläche ab – die größte Modulbelegung, die ein einzelnes Gerät dieser Reihe zulässt.

Der eigentliche Punkt ist aber nicht die Leistung allein, sondern dass sie im selben kompakten Gehäuse steckt wie beim 15.0: 865 × 574 × 279 mm und 43 kg. Wo sonst zwei Wechselrichter nebeneinander an die Wand kommen, reicht hier einer – mit einem Anschlusspunkt, einem Datenlogger und einer Anmeldung statt zweien.

Wie die ganze Reihe ist er ein Hybrid-Wechselrichter: Modulstrom und Batterie hängen beide auf der Gleichstromseite, ein separater Batteriewechselrichter entfällt.

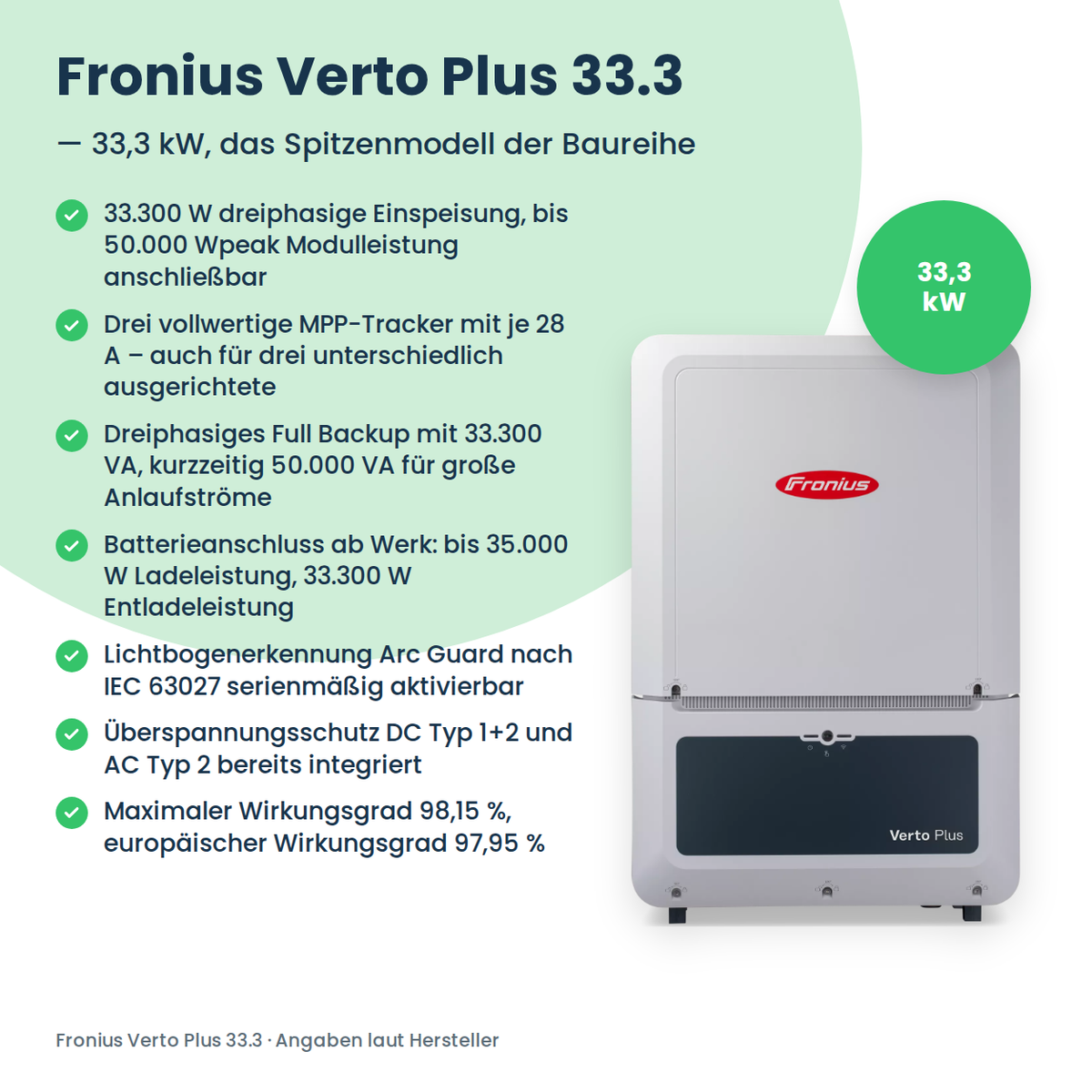

Alle Vorteile auf einen Blick

• 33.300 W dreiphasige Einspeisung, bis 50.000 Wpeak Modulleistung anschließbar
• Drei vollwertige MPP-Tracker mit je 28 A – auch für drei unterschiedlich ausgerichtete Dachflächen
• Dreiphasiges Full Backup mit 33.300 VA, kurzzeitig 50.000 VA für große Anlaufströme
• Batterieanschluss ab Werk: bis 35.000 W Ladeleistung, 33.300 W Entladeleistung
• Lichtbogenerkennung Arc Guard nach IEC 63027 serienmäßig aktivierbar
• Überspannungsschutz DC Typ 1+2 und AC Typ 2 bereits integriert
• Maximaler Wirkungsgrad 98,15 %, europäischer Wirkungsgrad 97,95 %
• WLAN, LAN, Datenlogger und Webserver an Bord – Solar.web und Modbus ohne Zusatzhardware
• IP66 und −25 bis +60 °C, freigegeben für Innen- und Außenmontage
• Gefertigt in Österreich

Anschluss bei 48 A je Phase

Sechs Stäubli-MC4-Steckplätze nehmen die Modulstränge auf, zwei je MPP-Tracker, dazu kommt ein eigener DC-Eingang für die Batterie. Auf der Netzseite fließen im Nennbetrieb 48,3 A je Phase bei 400 V. Das ist die Größenordnung, bei der Leitungslänge und Querschnitt ernsthaft gerechnet werden müssen; zulässig sind 4 bis 35 mm² in Kupfer oder Aluminium, wahlweise über M32- oder M50-Verschraubung.

Der Klirrfaktor liegt unter 1 Prozent – ein Maß dafür, wie sauber die erzeugte Sinuswelle ist. In Betriebsnetzen mit vielen Frequenzumrichtern oder empfindlicher Messtechnik ist dieser Wert alles andere als nebensächlich.

50 kWp auslegen – wo die Grenzen liegen

Die drei MPP-Tracker sind jeweils eine eigene Regelung, die eine Modulgruppe auf ihren besten Arbeitspunkt zieht. Jeder verträgt 28 A Eingangsstrom und höchstens 20.000 Wpeak. Drei Tracker mal 20.000 Wpeak ergeben 60.000 Wpeak – der Wechselrichter selbst deckelt bei 50.000 Wpeak, und das ist die Zahl, mit der du planst.

Nutzbar weitergegeben werden bis zu 39.000 W Gleichstromleistung, aufgeteilt auf Netzeinspeisung und Batterieladung. Das Spannungsfenster bei Nennleistung beginnt erst bei 410 V, dem höchsten Wert der Baureihe: Zu kurze Stränge erreichen die volle Leistung nicht. Rechne die Strangauslegung deshalb auch für den kalten Wintermorgen und den heißen Sommernachmittag durch.

Notstrom für das ganze Gebäude

Mit Speicher versorgt der Verto Plus 33.3 bei Netzausfall das komplette Gebäude dreiphasig weiter: 33.300 VA dauerhaft und bis zu 50.000 VA für maximal zehn Sekunden, bei einer zulässigen Phasenschieflast von 50 A, kurzzeitig 72,5 A. Damit lassen sich auch mehrere große Motoren nacheinander anfahren.

Zwingend nötig ist eine externe Netzumschalteinrichtung, die das Gebäude im Fehlerfall vom öffentlichen Netz trennt – sie ist nicht im Lieferumfang und muss mit der Verteilung geplant werden. Die Umschaltung dauert rund 11 Sekunden. Und: Die Spitzenleistung steht nur zur Verfügung, wenn Batterie und Modulfeld sie in diesem Moment auch liefern können.

Speicher, Zertifizierung und Fachbetrieb

Der Batterieeingang verträgt 50 A bei 150 bis 700 V, geladen wird mit bis zu 35.000 W, entladen mit bis zu 33.300 W. Freigegeben sind Fronius Reserva und Reserva Pro sowie BYD Battery-Box HVM, HVS, HVM+, HVS+ und HVB. Ausgenommen sind laut Hersteller die BYD Battery-Box Premium HVM 8.3 und die Kombination 3 × HVM 22.1.

Eine Anlage dieser Größe fällt in Deutschland unter VDE-AR-N 4110: Netzverträglichkeitsprüfung, Anlagenzertifikat und Abstimmung mit dem Netzbetreiber gehören zum Verfahren. Das Gerät erfüllt VDE-AR-N 4105 und 4110, EN 50549-1/-2 sowie IEC 63027 für die Lichtbogenerkennung. Planung, Anschluss und Inbetriebnahme führt ein Elektrofachbetrieb durch.

Auf einen Blick

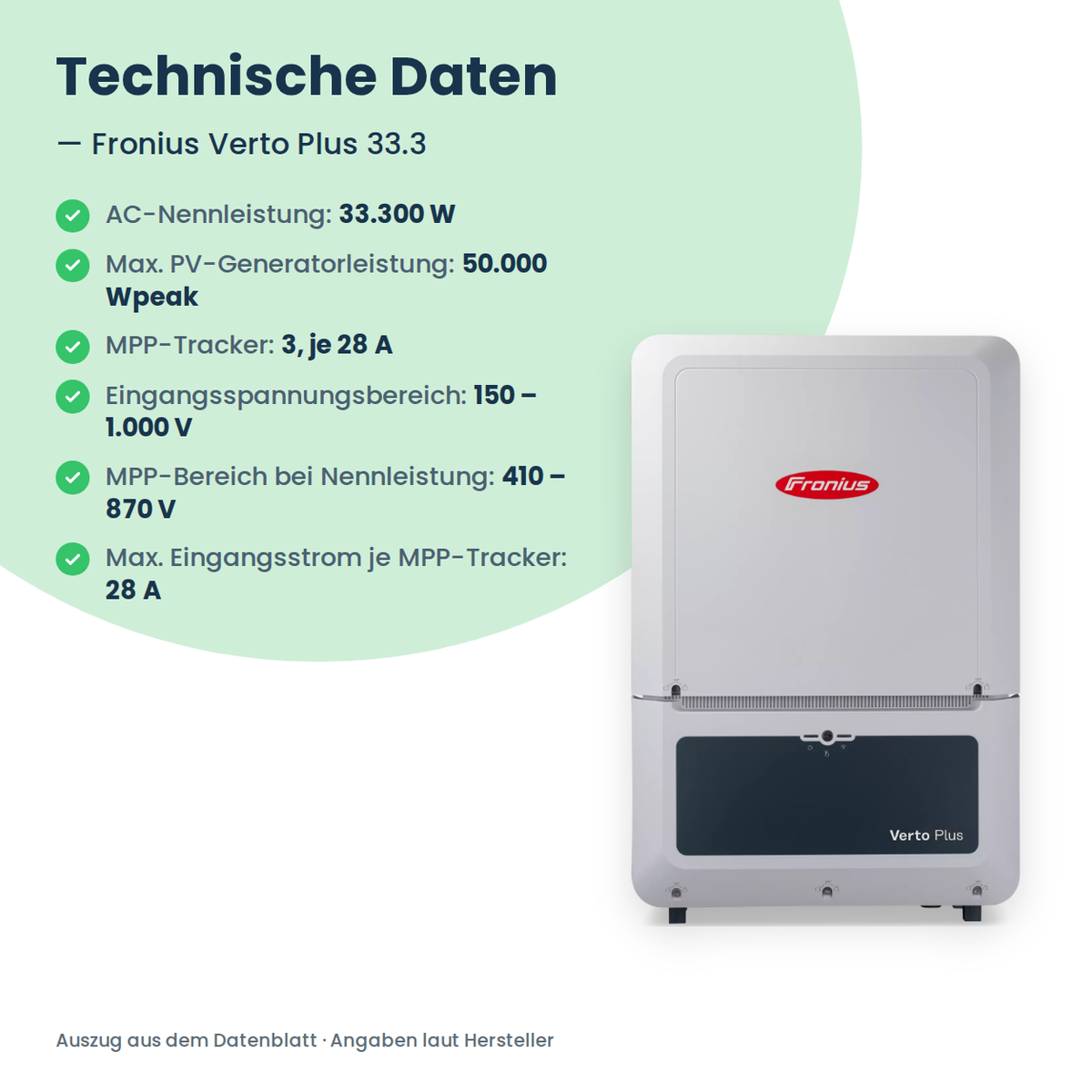

DC-Seite / Solareingang

Hinweis: Speicher, Smart Meter und Netzumschalteinrichtung sind nicht im Lieferumfang. Bei mehreren parallel geschalteten BYD-Batterietürmen sind die maximal zulässigen Stromstärken zu beachten. Die aktive Luftkühlung erreicht bis zu 56,7 dB(A) und gehört daher nicht in einen Aufenthaltsraum.

Technische Daten: Fronius – Datenblatt Fronius Verto Plus 15.0 - 33.3 kW (DE) (PDF)
