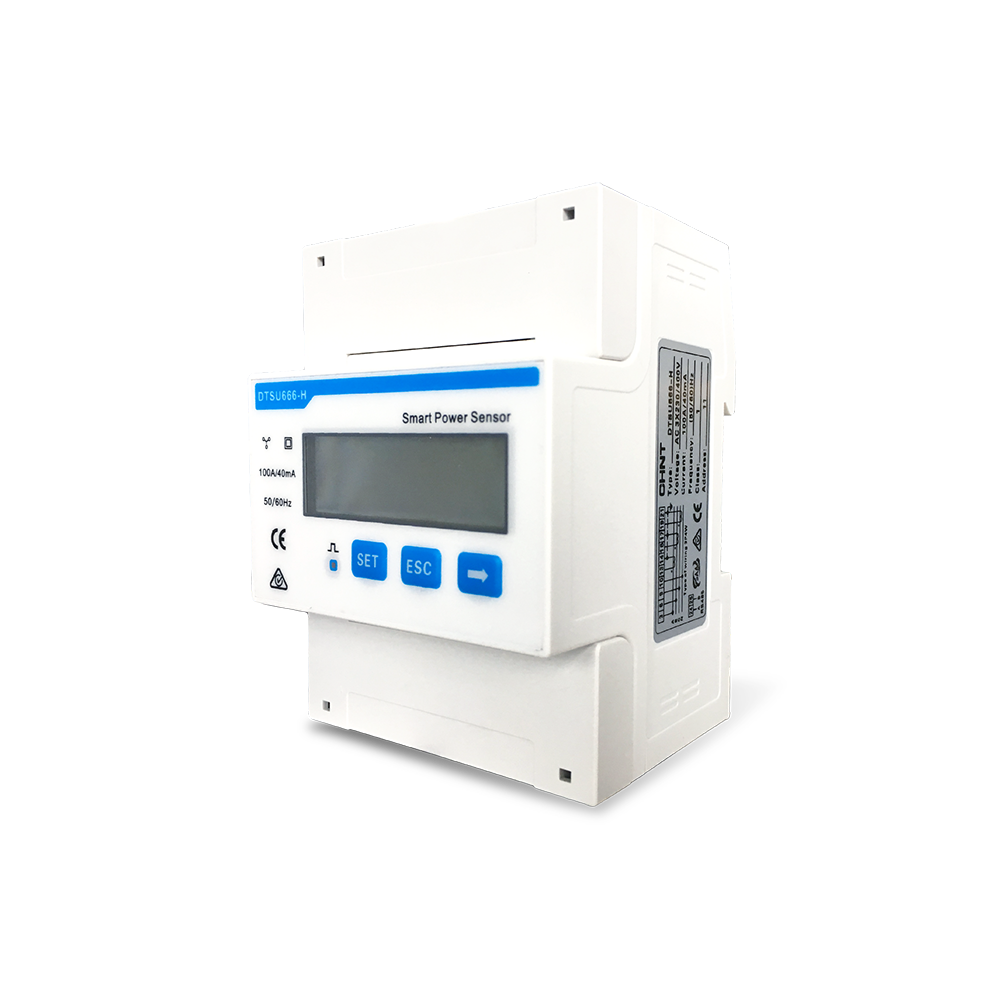

HUAWEI Smart Power Meter DTSU666-H 100 A – die Messung, ohne die dein Speicher blind lädt

Ein Wechselrichter sieht nur, was aus den Modulen kommt und was er selbst abgibt. Was das Haus in diesem Moment tatsächlich verbraucht, weiß er nicht. Genau diese Information liefert der Smart Power Meter: Er sitzt am Hausanschluss und misst dreiphasig, wie viel Strom bezogen wird und wie viel in Richtung Netz abfließt.

Erst mit dieser Rückmeldung kann ein SUN2000 sinnvoll arbeiten – den Batteriespeicher genau mit dem Überschuss laden, statt nach Zeitplan, und die Einspeiseleistung auf den Wert begrenzen, den der Netzbetreiber vorgibt. Ohne Messgerät fehlen beide Funktionen.

Die 100-A-Ausführung deckt den normalen Hausanschluss ab. Gemessen wird nicht direkt im Leiter, sondern über drei mitgelieferte Stromwandler – Ringe, die um die Außenleiter gelegt werden. Das ist wichtig für die Planung des Zählerschranks und wird weiter unten erklärt.

Alle Vorteile auf einen Blick

• Dreiphasige Messung für 3P3W- und 3P4W-Netze, also die üblichen deutschen Hausanschlüsse
• Messbereich 0 bis 100 A über drei mitgelieferte Stromwandler
• Genauigkeitsklasse 1 – Spannung und Strom auf ±0,5 %, Leistung und Energie auf ±1 %
• Grundlage für Eigenverbrauchsoptimierung und überschussgeführtes Laden des Speichers
• Ermöglicht die Einspeisebegrenzung bis hin zur Nulleinspeisung
• RS485 mit Modbus-RTU – die Standardschnittstelle der SUN2000-Reihe
• LCD-Anzeige direkt am Gerät für Kontrolle und Einstellung vor Ort
• Hutschienenmontage auf DIN35 – passt in jeden üblichen Zähler- oder Verteilerschrank
• Eigenverbrauch unter 1 W

Messung über Stromwandler: was beim Einbau zählt

Ein Stromwandler misst den Strom in einem Leiter, ohne ihn auftrennen zu müssen: Der Leiter wird durch einen Ring geführt, der ein proportionales Signal an das Messgerät gibt. Mitgeliefert sind drei Wandler im Verhältnis 100 A zu 40 mA mit 5 m Anschlusskabel – je einer pro Außenleiter.

Zwei Dinge entscheiden über eine funktionierende Anlage: Die Wandler müssen an der richtigen Stelle sitzen, nämlich zwischen Netz und Verbrauchern am Hausanschluss, und sie müssen in der richtigen Richtung montiert sein. Sitzt ein Wandler verkehrt herum oder an der falschen Phase, meldet der Zähler falsche Vorzeichen – der Speicher lädt dann zur falschen Zeit oder gar nicht. Das ist der häufigste Fehler bei der Inbetriebnahme und ein Grund, die Installation einer Elektrofachkraft zu überlassen.

Anbindung an den Wechselrichter

Der Zähler spricht über RS485 mit dem Wechselrichter, Protokoll Modbus-RTU, 9.600 Baud. Ein 10 m langes RS485-Kabel liegt bei. Es wird von den Klemmen des Zählers zum Kommunikationsanschluss des SUN2000 geführt – wenn der Wechselrichter weiter entfernt hängt, brauchst du eine längere geschirmte Leitung.

Achte darauf, dass diese Datenleitung nicht parallel zu stromführenden Leitungen verlegt wird, sonst können Störungen die Verbindung unzuverlässig machen. Die Zählerkonfiguration selbst nimmt der Installateur bei der Inbetriebnahme in der FusionSolar-App vor.

Platz im Schrank und Betriebsbedingungen

Das Gerät ist 72 mm breit und belegt damit rund vier Teilungseinheiten auf der Hutschiene. Es arbeitet zwischen −25 und +60 °C bei 5 bis 95 Prozent Luftfeuchtigkeit, nicht kondensierend. Die Versorgung übernimmt der gemessene Kreis selbst; eine separate Spannungsversorgung ist nicht nötig.

Technische Daten

Auf einen Blick

Messung und Genauigkeit

Kommunikation

Gehäuse, Umgebung und Zubehör

Hinweis: Der Einbau erfolgt im Zähler- oder Verteilerschrank und ist Sache einer Elektrofachkraft. Achte auf die richtige Einbaurichtung der Stromwandler – falsch herum montiert liefert der Zähler verkehrte Vorzeichen und der Speicher arbeitet nicht wie gewünscht. Für Hausanschlüsse über 100 A gibt es die Ausführung DTSU666-H 250 A.

Technische Daten: Huawei – Datenblatt Smart Power Sensor DTSU666-H 100A (PDF)
