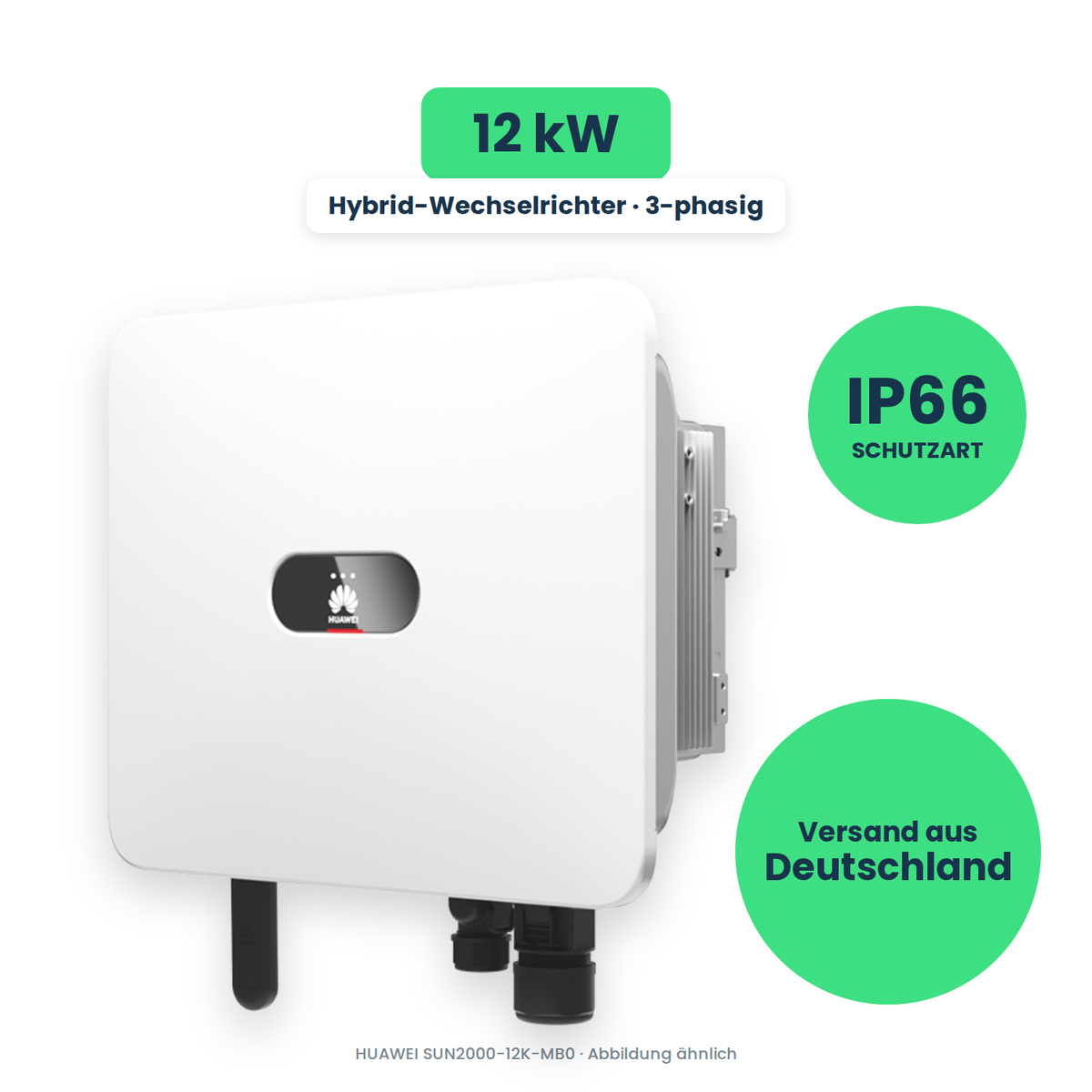

HUAWEI SUN2000-12K-MB0 – 12 kW Hybridwechselrichter mit vier DC-Eingängen und zwei Batterieklemmen

Der SUN2000-12K-MB0 ist der Einstieg in Huaweis MB0-Reihe, die für große Wohngebäude, Mehrfamilienhäuser und kleinere Gewerbeobjekte gebaut ist. Auf der Netzseite leistet er dieselben 12 kW wie das Spitzenmodell der MAP0-Reihe – im Aufbau ist er aber ein anderes Gerät.

Der Unterschied steckt in den Anschlüssen. Vier DC-Eingänge auf zwei MPP-Tracker statt zwei einzelner Strings: Damit lässt sich ein zergliedertes Dach sauber verkabeln, ohne alle Module auf einen Strang zu zwingen. Und statt einer gibt es zwei Batterieklemmen mit zusammen bis zu 25 kW Ladeleistung.

Wer zwischen MAP0 und MB0 wählen muss: Das MAP0 ist das kompaktere Hausgerät mit Notstromoption über SmartGuard. Das MB0 ist die Wahl, wenn viele Strings zusammenkommen, zwei Batterietürme geplant sind oder die Anlage später durch Parallelschaltung wachsen soll.

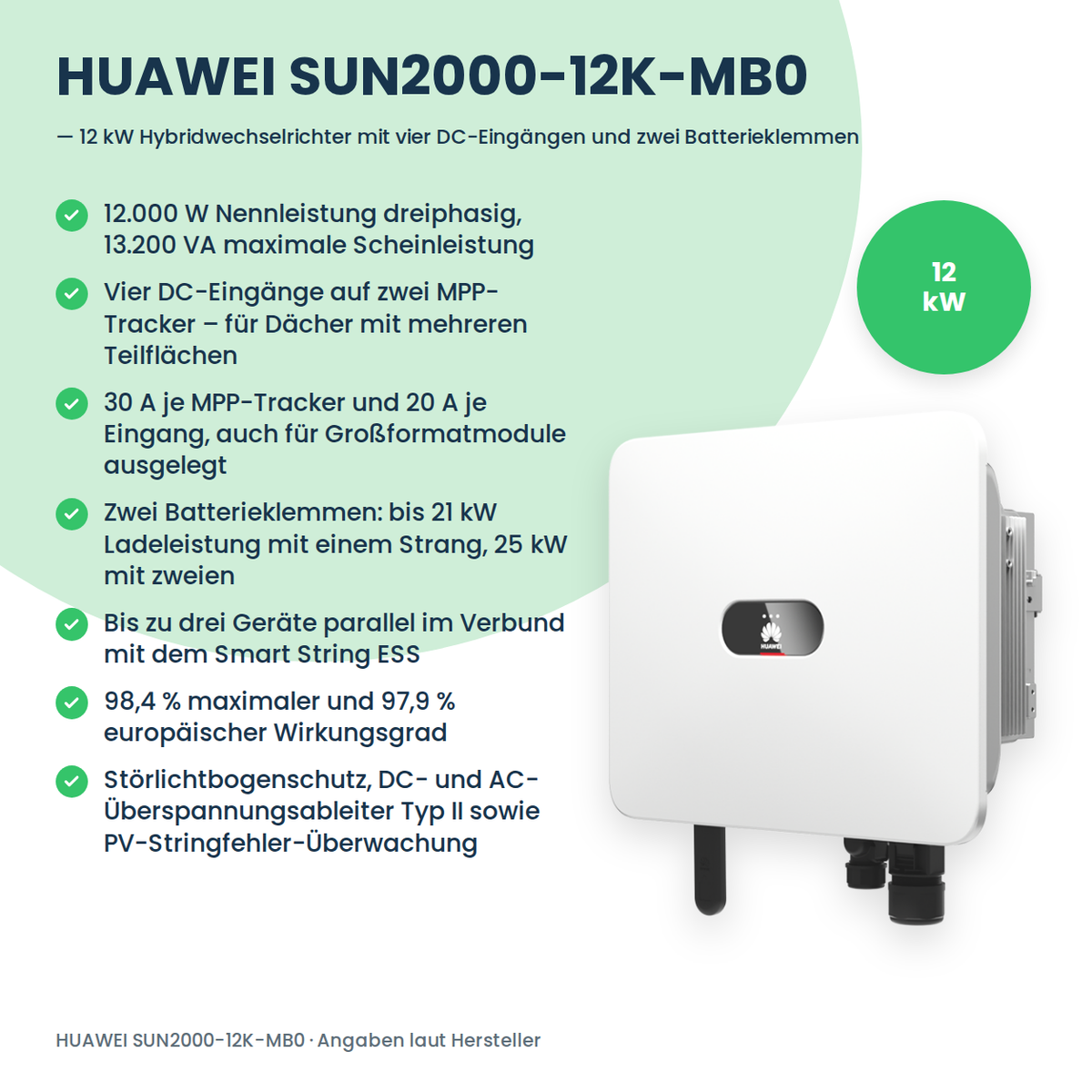

Alle Vorteile auf einen Blick

• 12.000 W Nennleistung dreiphasig, 13.200 VA maximale Scheinleistung
• Vier DC-Eingänge auf zwei MPP-Tracker – für Dächer mit mehreren Teilflächen
• 30 A je MPP-Tracker und 20 A je Eingang, auch für Großformatmodule ausgelegt
• Zwei Batterieklemmen: bis 21 kW Ladeleistung mit einem Strang, 25 kW mit zweien
• Bis zu drei Geräte parallel im Verbund mit dem Smart String ESS
• 98,4 % maximaler und 97,9 % europäischer Wirkungsgrad
• Störlichtbogenschutz, DC- und AC-Überspannungsableiter Typ II sowie PV-Stringfehler-Überwachung
• Integrierte PID-Wiederherstellung gegen leistungsmindernde Zellalterung an P-Typ-Modulen
• Optimierer-Unterstützung bis MERC-1300W-P für große Module
• IP66, −25 bis +60 °C, Smart Air Cooling, WLAN und FusionSolar-App eingebaut

Vier Eingänge, zwei Tracker – so wird verkabelt

Ein MPP-Tracker regelt einen Modulbereich auf seinen leistungsstärksten Arbeitspunkt. Der 12K-MB0 hat zwei Tracker mit je zwei Eingängen. Module, die auf denselben Tracker gehen, sollten gleich ausgerichtet und gleich verschattet sein – sonst gibt der Tracker einen Kompromiss vor, der beiden Strings schadet.

Sinnvoll ist daher: Tracker 1 für die Südfläche mit zwei Strings, Tracker 2 für die Ostfläche mit zwei Strings. Der Strom darf je Tracker 30 A betragen, je Eingang 20 A. Bei Volllast liegt der nutzbare Spannungsbereich zwischen 370 und 800 V, insgesamt arbeitet der MPPT von 200 bis 1.000 V bei absolut zulässigen 1.100 V.

Zwei Batterieklemmen: mehr als nur mehr Kapazität

Kompatibel sind die Speicher LUNA2000-5/10/15-S0 und LUNA2000-7/14/21-S1, mit 600 bis 980 V Betriebsspannung und 26,25 A je Strang. Mit einem Strang lädt der Wechselrichter bis 21 kW, mit zwei Strängen bis 25 kW. Entladen wird mit maximal 13,2 kW – das ist die Grenze auf der Netzseite.

Diese Zahlen erklären, wofür die MB0-Reihe gedacht ist: Anlagen, bei denen mittags viel Überschuss in kurzer Zeit in den Speicher soll. Bei einem Einfamilienhaus mit 7 kWh Speicher bleibt diese Reserve ungenutzt.

Notstrom ist bei diesem Gerät nicht vorgesehen

Anders als die MAP0-Reihe führt das Datenblatt der MB0-Serie keinen Inselbetrieb und kein Backup-Gerät auf. Wenn Ersatzstrom bei Netzausfall zu den Anforderungen gehört, ist das vor der Bestellung mit dem Planer zu klären. Ebenfalls einplanen: Für die Parallelschaltung von bis zu drei Geräten ist der Verbund mit dem Smart String ESS Voraussetzung, nicht bloß eine Verkabelungsfrage.

Montage, Anmeldung und Netzbetreiber

Das Gerät wiegt 21 kg bei 546 × 460 × 228 mm und ist mit IP66 für die Wandmontage im Freien freigegeben. Gekühlt wird über Smart Air Cooling, also aktiv – anders als bei der passiv gekühlten MAP0-Reihe ist mit hörbarem Betrieb zu rechnen. Der Aufstellort direkt an einem Schlafzimmer scheidet damit aus.

Anschluss und Inbetriebnahme gehören in die Hand einer Elektrofachkraft. Die Anlage ist beim Netzbetreiber anzumelden und im Marktstammdatenregister einzutragen; ab dieser Größe verlangen viele Netzbetreiber zusätzlich eine Einrichtung zur ferngesteuerten Leistungsreduzierung.

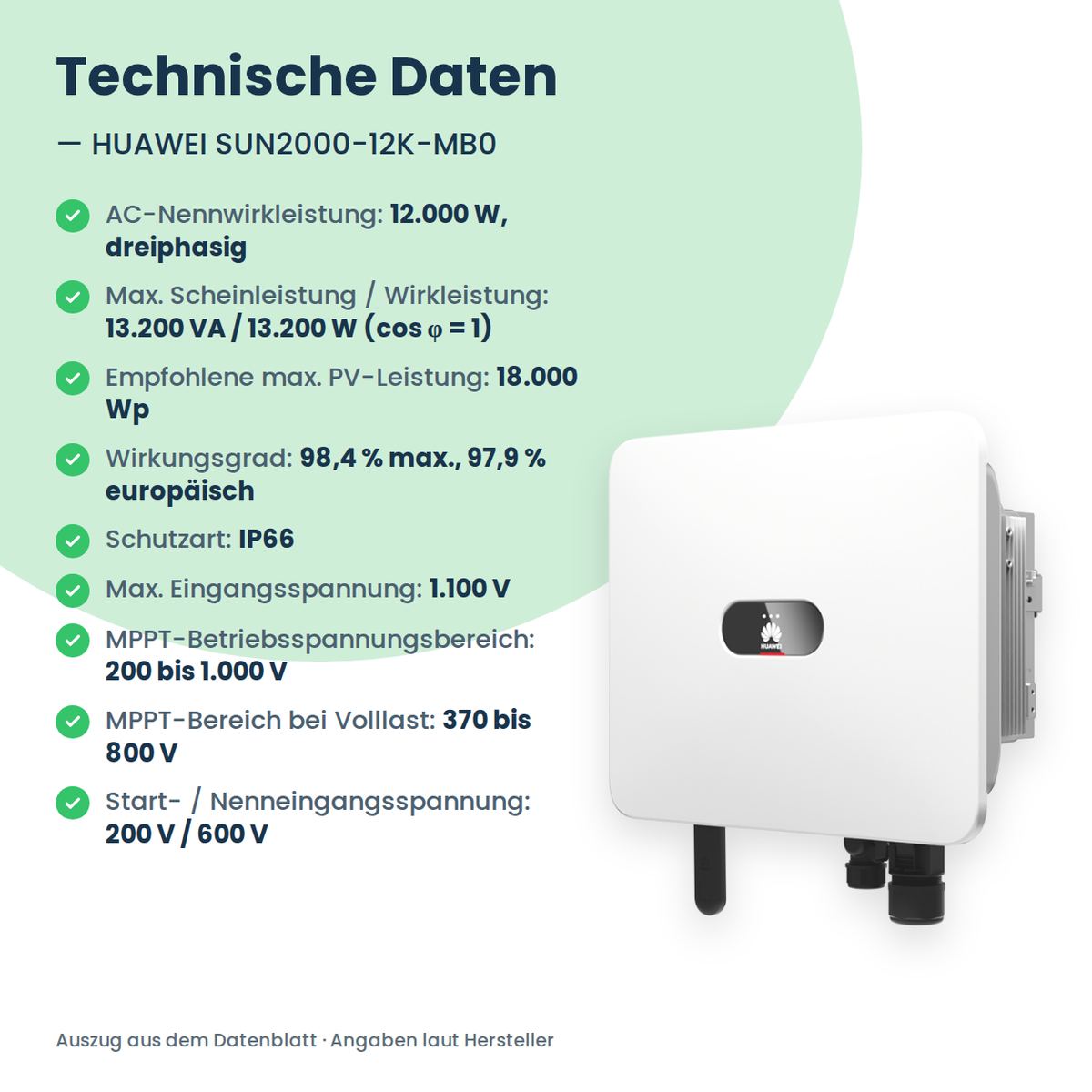

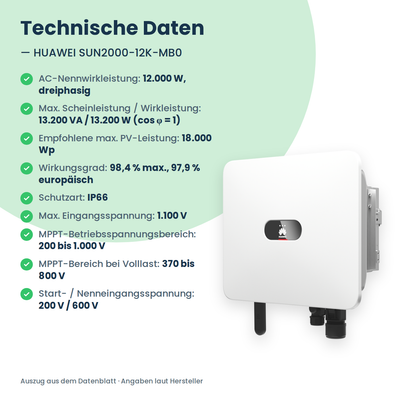

Technische Daten

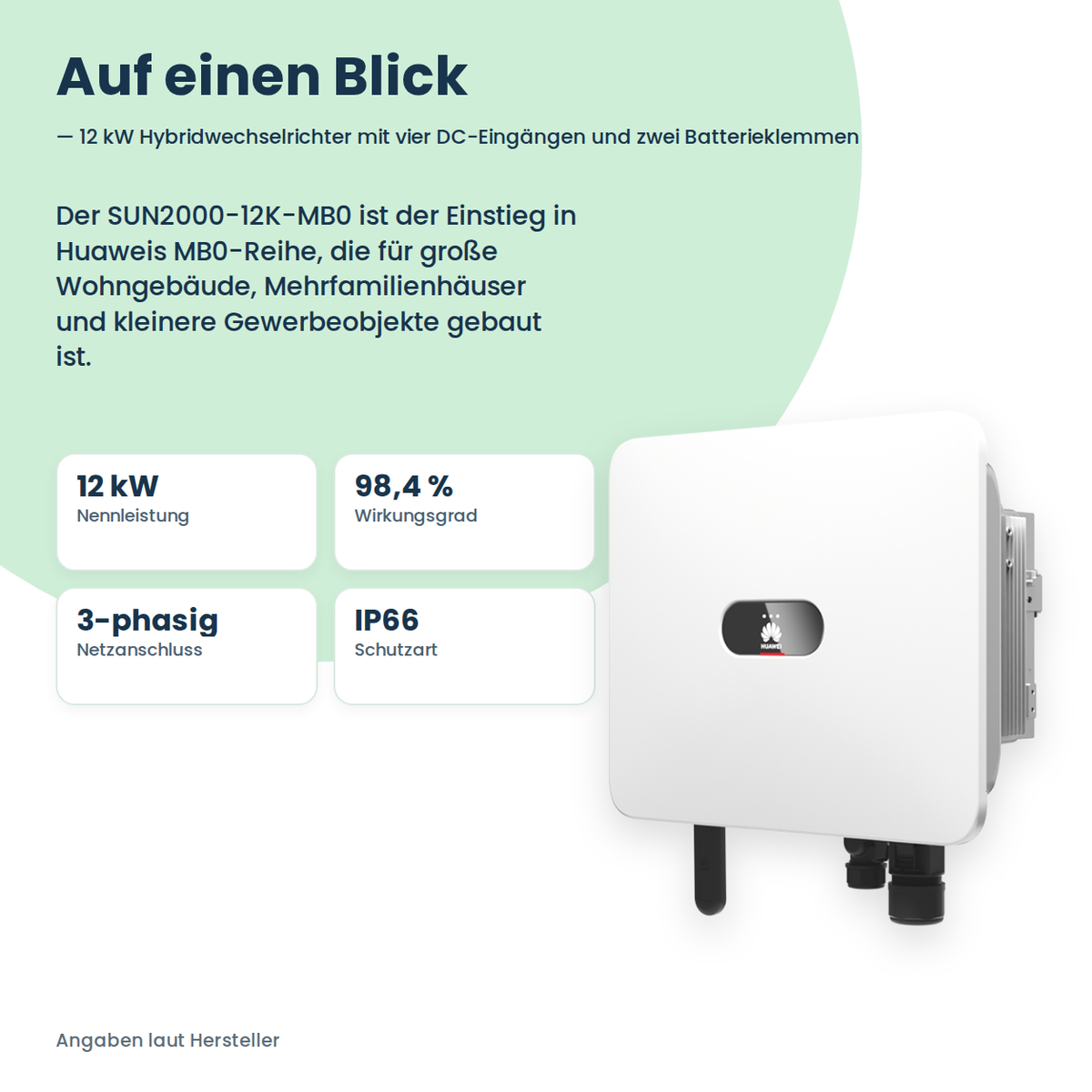

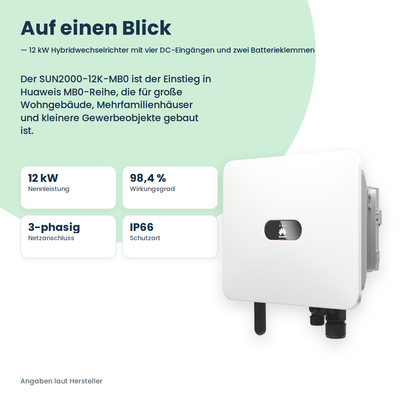

Auf einen Blick

DC-Seite / Solareingang

Hinweis: Batteriespeicher, Leistungsoptimierer und Smart Dongle sind nicht im Lieferumfang. Das Datenblatt führt keinen Notstrom- beziehungsweise Inselbetrieb auf. Für den Parallelbetrieb mehrerer Geräte ist der Smart String ESS Voraussetzung. Montage, Anschluss und Inbetriebnahme durch eine Elektrofachkraft; Anmeldung beim Netzbetreiber und im Marktstammdatenregister erforderlich.

Technische Daten: Huawei – Datenblatt SUN2000-12/15/17/20/25K-MB0 (PDF)
