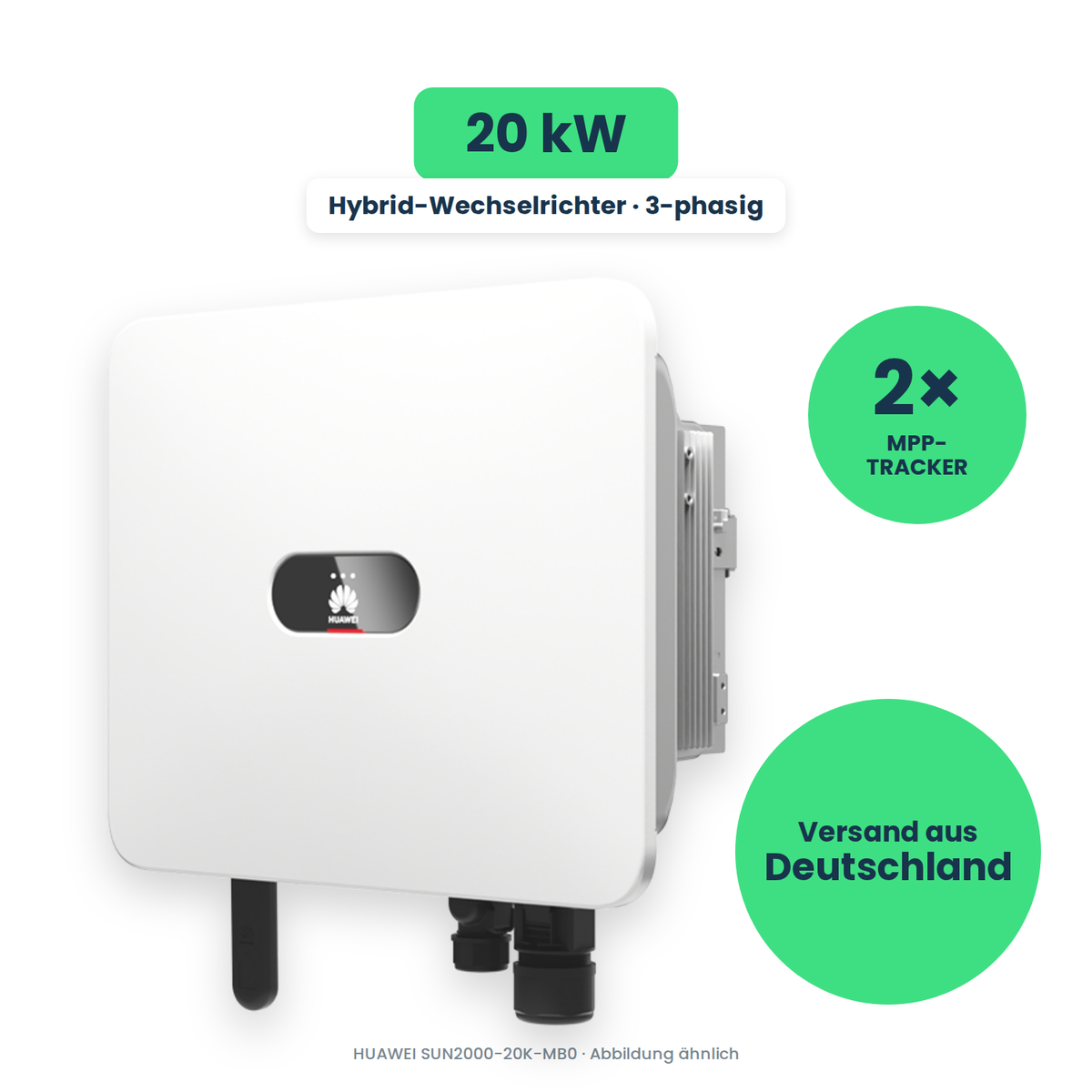

HUAWEI SUN2000-20K-MB0 – 20 kW Hybrid für Dach, Wärmepumpe und Wallbox

Ab 20 kW verschiebt sich die Frage: Nicht mehr "reicht der Wechselrichter für mein Dach", sondern "reicht er für meine Verbraucher". Wärmepumpe, Wallbox und im Sommer die Klimaanlage laufen gern gleichzeitig – und wenn der Speicher dann nur mit 5 kW liefern kann, kauft man den Rest teuer aus dem Netz.

Der SUN2000-20K-MB0 gibt 20.000 W dreiphasig ab und kann aus dem angeschlossenen Speicher sogar 22,0 kW ziehen. Eine 11-kW-Wallbox und eine Wärmepumpe gleichzeitig aus dem Akku zu versorgen, ist damit kein Rechenkunststück mehr.

Dazu kommt die Modulseite: Bis zu 30.000 Wp sind freigegeben. Das ist eine Dachfläche, wie sie auf Mehrfamilienhäusern, Scheunen oder Betriebsgebäuden typisch ist. Hybrid bedeutet dabei, dass Solarmodule und Batterie am selben Gerät hängen – der Speicher wird direkt auf der Gleichstromseite geladen, ohne den Umweg über einen zweiten Wechselrichter.

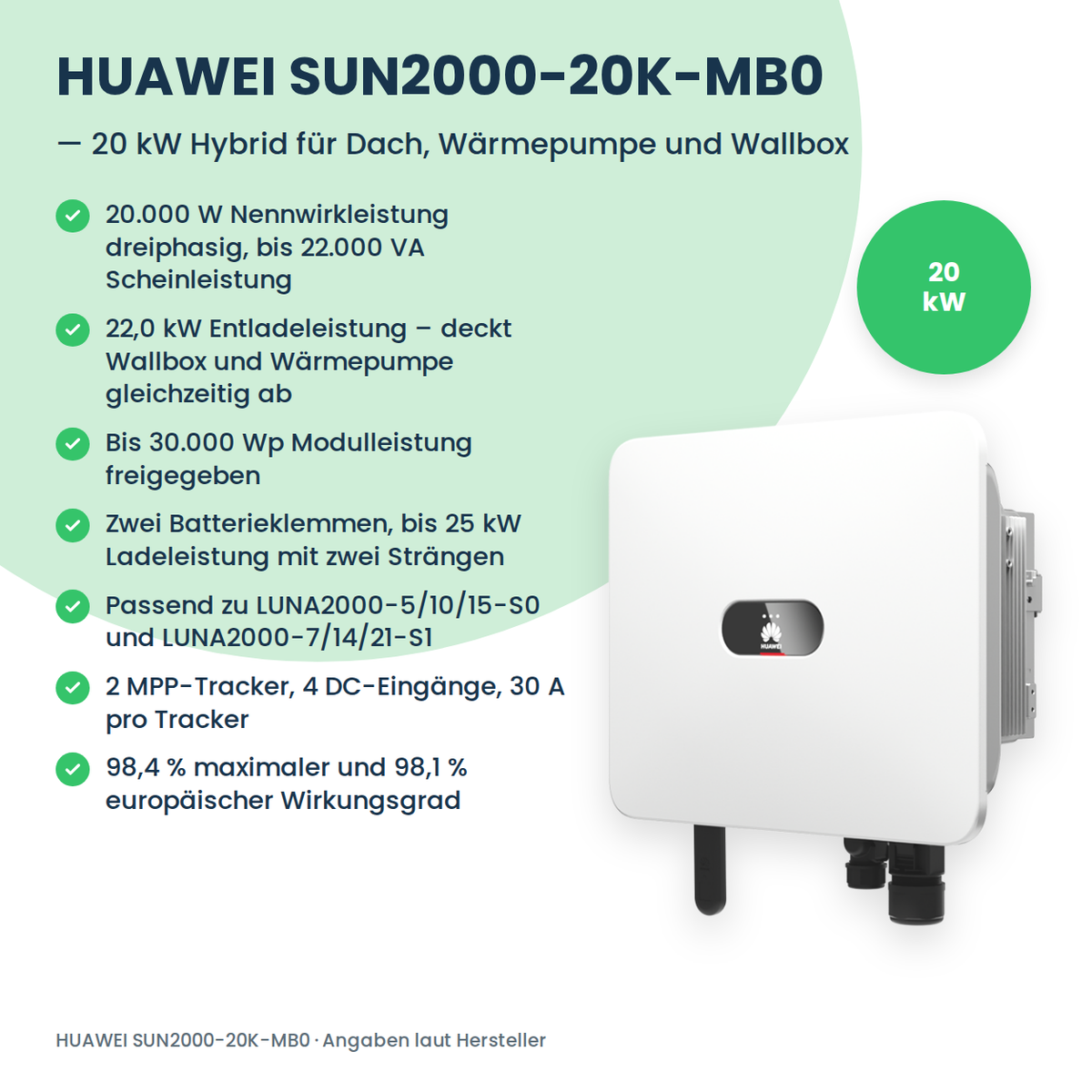

Alle Vorteile auf einen Blick

• 20.000 W Nennwirkleistung dreiphasig, bis 22.000 VA Scheinleistung
• 22,0 kW Entladeleistung – deckt Wallbox und Wärmepumpe gleichzeitig ab
• Bis 30.000 Wp Modulleistung freigegeben
• Zwei Batterieklemmen, bis 25 kW Ladeleistung mit zwei Strängen
• Passend zu LUNA2000-5/10/15-S0 und LUNA2000-7/14/21-S1
• 2 MPP-Tracker, 4 DC-Eingänge, 30 A pro Tracker
• 98,4 % maximaler und 98,1 % europäischer Wirkungsgrad
• AFCI, DC-Lasttrennschalter, Überspannungsableiter Typ II und PID-Wiederherstellung integriert
• IP66, Smart Air Cooling, 21 kg – Wandmontage innen wie außen
• Bis zu 3 Geräte parallel mit Smart String ESS

Warum 22 kW Entladeleistung mehr sind als 20 kW Einspeiseleistung

Die AC-Nennwirkleistung von 20.000 W ist der Dauerwert, den der Wechselrichter ins Netz abgeben darf. Die maximale Scheinleistung liegt bei 22.000 VA, und genau in dieser Höhe darf auch der Speicher entladen werden. Für die Praxis heißt das: Wenn abends alle großen Verbraucher gleichzeitig anlaufen, ist nicht der Wechselrichter der Flaschenhals, sondern die Kapazität deines Akkus.

Auslegung der Strings – das Volllastfenster beachten

Der 20K hat 2 MPP-Tracker mit je zwei Eingängen. Ein MPP-Tracker regelt eine Modulgruppe unabhängig auf ihren besten Arbeitspunkt, du kannst also zwei verschiedene Dachseiten getrennt betreiben. Pro Tracker sind 30 A erlaubt, pro einzelnem Eingang 20 A, der Kurzschlussstrom darf 40 A je Tracker nicht überschreiten.

Bei der Spannung gilt: höchstens 1.100 V, Regelbereich 200 bis 1.000 V. Seine volle Leistung erreicht der 20K allerdings erst zwischen 480 und 800 V. Das ist ein deutlich schmaleres Fenster als bei den kleineren MB0-Modellen – zu kurze Strings kosten hier direkt Ertrag. Rechne die Stringlänge sauber durch oder lass es vom Planer machen.

Speicher jetzt oder später

Das Gerät funktioniert auch ohne Batterie als reiner Solarwechselrichter. Die beiden Batterieklemmen bleiben dann einfach unbelegt und du rüstest den LUNA2000 nach, wenn es passt. Umgekehrt gilt: Wer von Anfang an groß plant, verteilt die Speichermodule auf zwei Stränge – bis 25 kW Ladeleistung, je Strang 26,25 A bei 600 bis 980 V.

Genehmigung, Zubehör, Montage

Bei 30.000 Wp Modulleistung ist die Anlage in Deutschland eindeutig genehmigungs- und meldepflichtig: Anmeldung beim Netzbetreiber, Eintrag im Marktstammdatenregister, Anforderungen an die Fernsteuerbarkeit der Einspeisung. Der Anschluss ist Sache einer Elektrofachkraft. Für die Überwachung ist WLAN eingebaut, kabelgebundenes Ethernet oder Mobilfunk brauchen den optionalen Smart Dongle. Optimierer sind kein Muss, aber bei Verschattung sinnvoll.

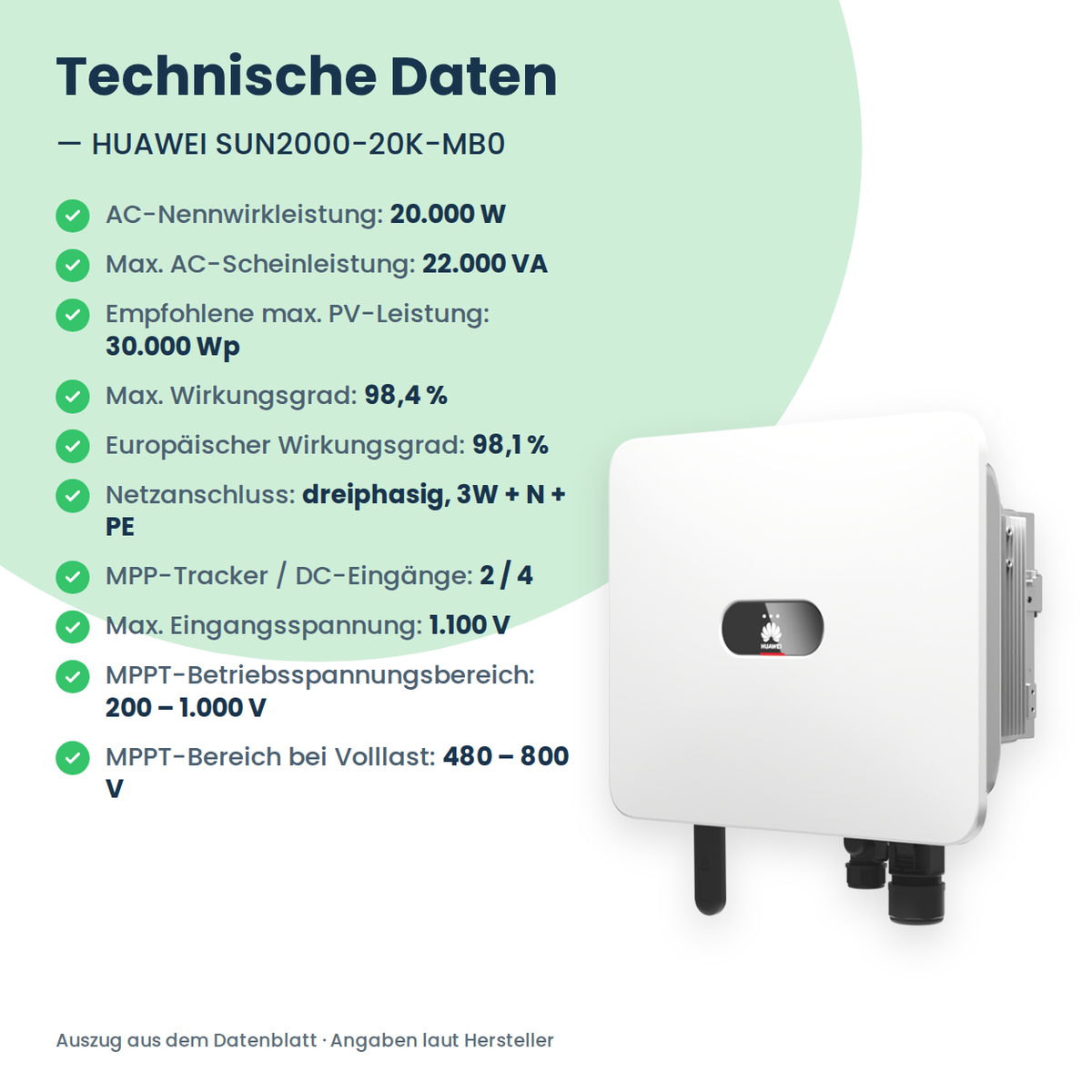

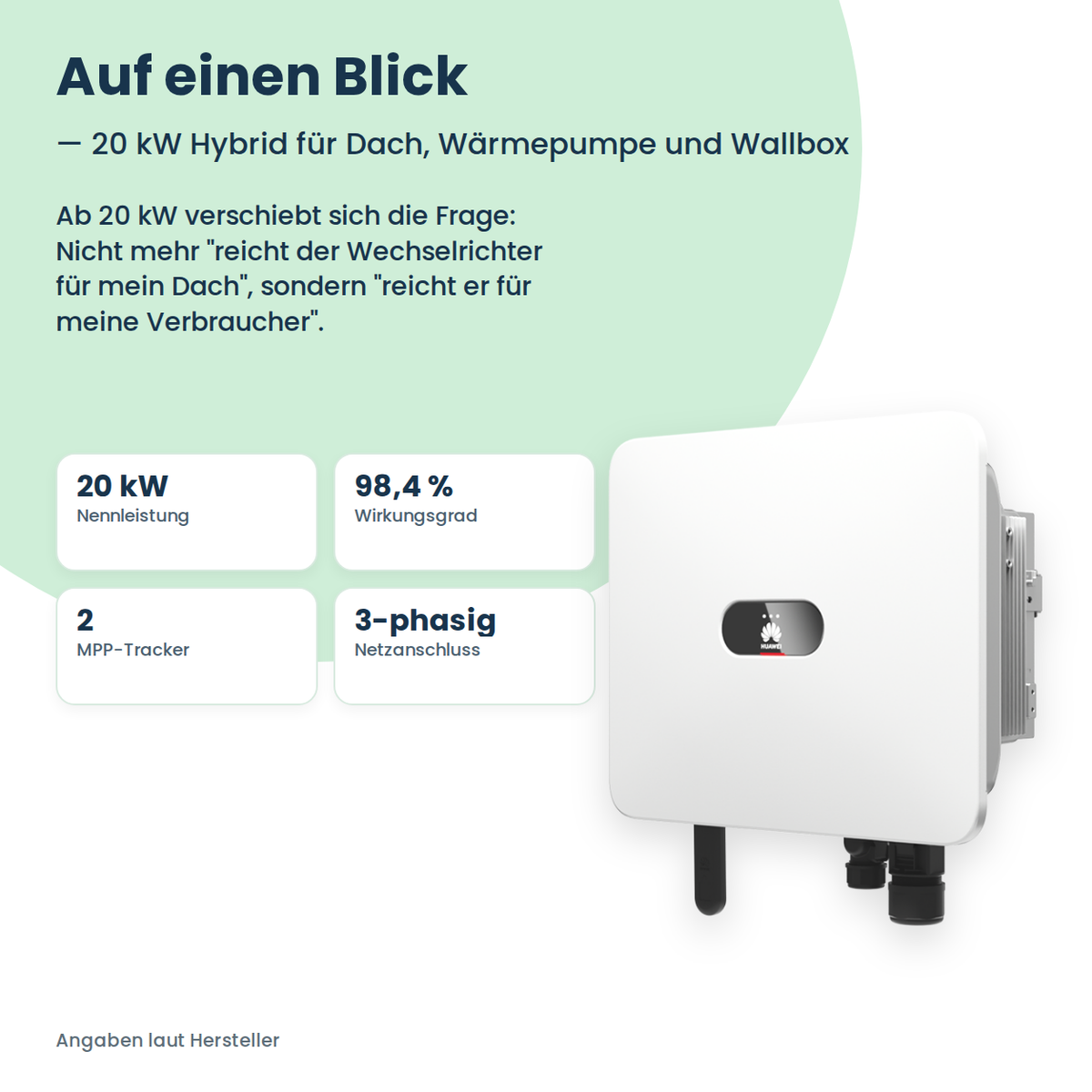

Auf einen Blick

DC-Seite / Solareingang

Batterieanbindung

AC-Seite / Netz

Schutz, Kommunikation und Gehäuse

Hinweis: Speichermodule, Leistungsoptimierer und Smart Dongle sind separat zu bestellen. Für die Nutzung als reiner Solarwechselrichter ohne Batterie ist das Gerät ebenfalls geeignet. Installation und Netzanschluss dürfen nur von einer Elektrofachkraft ausgeführt werden.

Technische Daten: Huawei – Datenblatt SUN2000-12/15/17/20/25K-MB0 (PDF)
