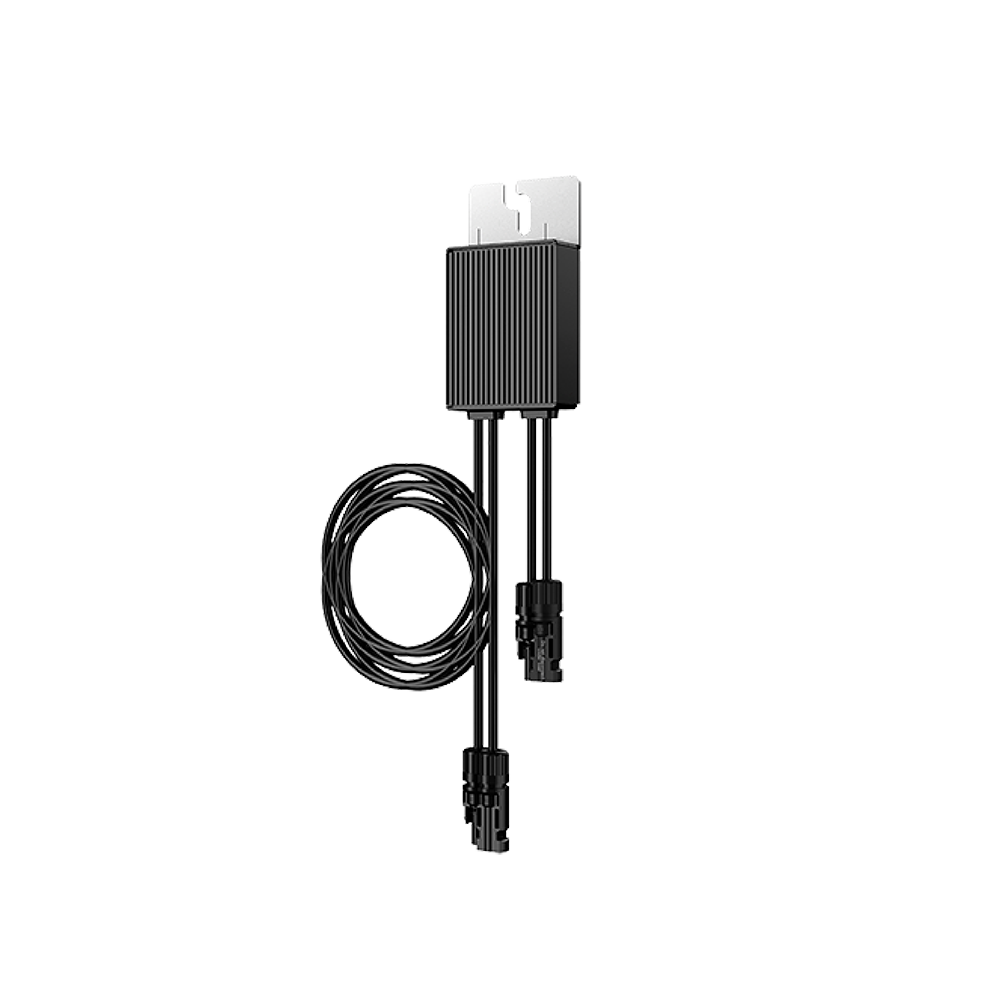

HUAWEI SUN2000-450W-P2 – Leistungsoptimierer gegen Schatten und für mehr Sicherheit

In einem Modulstrang sind alle Module in Reihe geschaltet. Das heißt: Der schwächste bestimmt, wie viel Strom fließt. Fällt der Schatten eines Schornsteins auf ein einziges Modul, ziehen die anderen mit nach unten – auch wenn sie in voller Sonne stehen.

Der SUN2000-450W-P2 wird hinter ein einzelnes Solarmodul gesetzt und entkoppelt es elektrisch vom Rest des Strangs. Ein Leistungsoptimierer regelt sein Modul auf dessen eigenen Bestpunkt und gibt die Leistung passend zum Strang weiter. Das verschattete Modul liefert dann eben weniger – aber es bremst die anderen nicht mehr aus.

Der zweite Grund für Optimierer hat mit Ertrag nichts zu tun: Sobald der Wechselrichter abgeschaltet wird oder die Verbindung abreißt, geht die Ausgangsspannung jedes Optimierers auf 0 V. Der Strang steht dann nicht mehr unter mehreren hundert Volt Gleichspannung – für Feuerwehr, Dachdecker und jeden, der später am Modulfeld arbeitet, ein deutlicher Unterschied.

Alle Vorteile auf einen Blick

• 450 W Nenneingangsleistung – passend für die meisten gängigen Modulgrößen
• 99,5 % maximaler Wirkungsgrad, 99,0 % gewichtet – der Eigenverbrauch fällt kaum ins Gewicht
• Abschaltung auf 0 V Ausgangsspannung je Optimierer, wenn der Wechselrichter aus ist
• Modulgenaues Monitoring in der FusionSolar-App statt nur Strangwerten
• Automatisches Modul-Mapping in unter 5 Sekunden – kein manuelles Zuordnen bei der Inbetriebnahme
• Modulgenaue Lichtbogenerkennung im Zusammenspiel mit dem Wechselrichter
• Teil- und Volloptimierung mit demselben Gerät möglich
• Ausgangsbypass: Ein defekter Optimierer wird im Strang überbrückt, der Rest läuft weiter
• IP68 und −40 bis 85 °C – gebaut für Jahrzehnte unter dem Modul
• Nur 0,6 kg inklusive Kabel, MC4-Steckverbinder auf beiden Seiten

Teiloptimierung: nur dort, wo es nötig ist

Du musst nicht das ganze Dach bestücken. Huawei nennt das "One Fits All": Derselbe Optimierer funktioniert sowohl in einer voll optimierten Anlage als auch als einzelne Ergänzung. Bei Teiloptimierung genügt ein einziger Optimierer, solange der Strang die Mindeststartspannung des Wechselrichters ohnehin erreicht.

Bei Volloptimierung – also wenn jedes Modul einen Optimierer bekommt – gelten Mindest- und Höchstzahlen pro String, weil die Startspannung des Wechselrichters sonst nicht erreicht oder die Grenze überschritten wird. An einem SUN2000-30/36/40KTL-M3 sind das 6 bis 25 Optimierer je String bei maximal 12.000 W, an einem SUN2000-12-20KTL-M2 6 bis 35 Optimierer bei ebenfalls 12.000 W.

Passt der Optimierer zu meinen Modulen

Drei Werte entscheiden. Erstens die Modulleistung: Die STC-Nennleistung des Moduls darf die 450 W Nenneingangsleistung nicht überschreiten – Module mit bis zu +5 % Leistungstoleranz sind zulässig. Zweitens der Strom: maximal 14,5 A Kurzschlussstrom am Eingang. Drittens die Spannung: absolut höchstens 80 V, geregelt wird im Bereich von 10 bis 80 V. Für Module deutlich über 450 W gibt es mit dem SUN2000-600W-P ein größeres Modell.

An welchen Wechselrichtern er läuft

Das Optimierer-Datenblatt führt die Reihen SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-12/15/17/20KTL-M2 und SUN2000-30/36/40KTL-M3 als kompatibel. Zusätzlich nennt Huawei den SUN2000-450W-P2 im Datenblatt der Hybrid-Reihe SUN2000-12/15/17/20/25K-MB0 als freigegebenen Optimierer. Die Kommunikation läuft über MBUS, also über die vorhandenen DC-Leitungen – es sind keine zusätzlichen Datenkabel nötig.

Montage unter dem Modul

Standardmäßig wird der Optimierer mit einer 8-mm-Schraube auf der Unterkonstruktion befestigt, optional mit passendem Zubehör am Modulrahmen geklemmt. Das Eingangskabel ist 0,15 m lang, das Ausgangskabel 1,3 m – das reicht für Module im Quer- wie im Hochformat. Beide Enden haben MC4-Steckverbinder. Ein Optimierer wiegt 0,6 kg und misst 75 × 140 × 28 mm.

Auf einen Blick

Eingang und Ausgang

Stringauslegung bei Volloptimierung

Hinweis: Dieser Artikel umfasst einen einzelnen Optimierer – für eine Volloptimierung brauchst du einen je Modul. Die Klemmbefestigung am Modulrahmen ist Zubehör und nicht enthalten. Achte vor der Bestellung darauf, dass Modulleistung und Kurzschlussstrom innerhalb der Grenzwerte liegen und dass dein Wechselrichter in der Kompatibilitätsliste steht. Die Montage im Modulfeld gehört in die Hände einer Elektrofachkraft.

Technische Daten: Huawei – Datenblatt Smart PV Optimierer SUN2000-450W-P2/600W-P (PDF)
