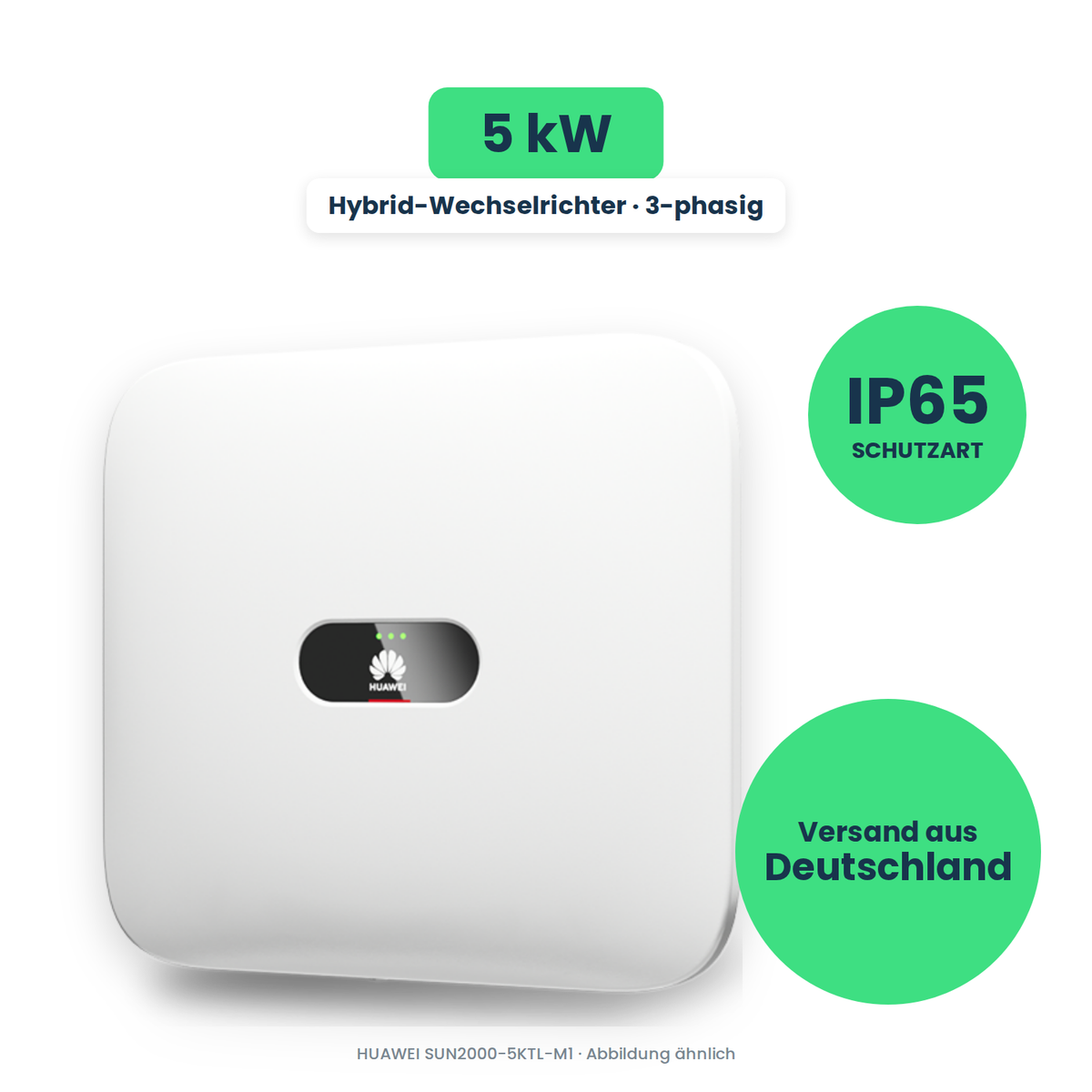

HUAWEI SUN2000-5KTL-M1 – dreiphasiger 5-kW-Wechselrichter mit Batterieschnittstelle

Die M1-Reihe ist der Wechselrichter, den viele deutsche Installateure im Schlaf anschließen. Sie ist seit Jahren im Markt, die Fehlerbilder sind bekannt, Ersatzteile und Erfahrung gibt es reichlich. Wenn du eine unkomplizierte Dachanlage im Einfamilienhaus planst und kein Interesse an der neuesten Gerätegeneration hast, ist der SUN2000-5KTL-M1 eine solide Wahl.

Mit 5 kW Nennleistung passt er zu Anlagen um 7,5 kWp – also etwa 15 bis 18 moderne Module auf einer Dachseite. Der Anschluss ans Hausnetz ist dreiphasig, du brauchst also einen Drehstromanschluss.

Wichtig ist der Unterschied zur neueren MAP0-Reihe: Der 5KTL-M1 kann einen Batteriespeicher aufnehmen, aber sein Notstromkonzept ist deutlich kleiner. Und seine Eingänge sind auf 11 A je Strang ausgelegt – für viele aktuelle Hochstrommodule zu wenig. Beides solltest du vor der Bestellung prüfen; die Details stehen weiter unten.

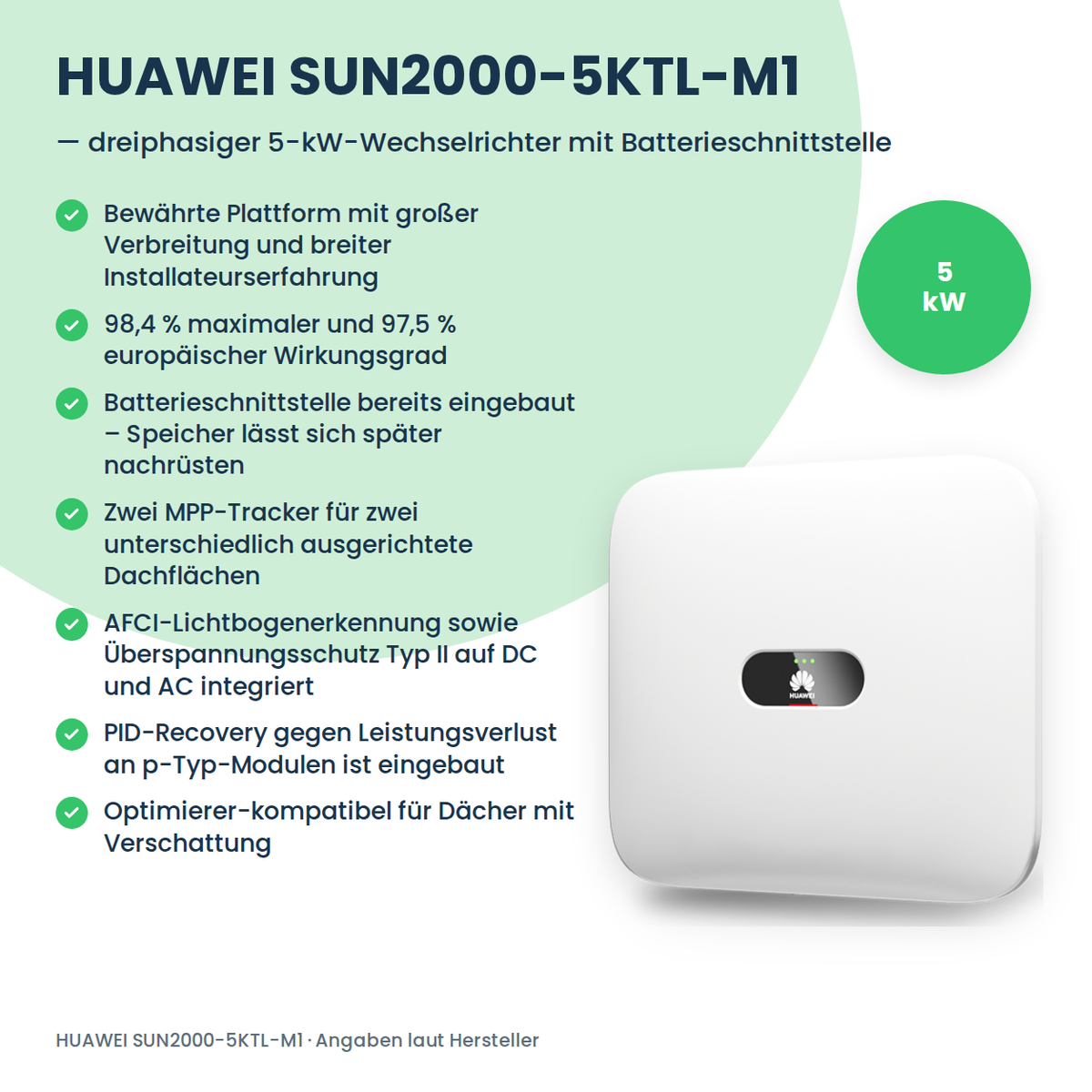

Alle Vorteile auf einen Blick

• Bewährte Plattform mit großer Verbreitung und breiter Installateurserfahrung
• 98,4 % maximaler und 97,5 % europäischer Wirkungsgrad
• Batterieschnittstelle bereits eingebaut – Speicher lässt sich später nachrüsten
• Zwei MPP-Tracker für zwei unterschiedlich ausgerichtete Dachflächen
• AFCI-Lichtbogenerkennung sowie Überspannungsschutz Typ II auf DC und AC integriert
• PID-Recovery gegen Leistungsverlust an p-Typ-Modulen ist eingebaut
• Optimierer-kompatibel für Dächer mit Verschattung
• Lüfterlos gekühlt, IP65, −25 bis +60 °C – Außenmontage möglich
• Nur 17 kg – eine Person schafft die Wandmontage

Speicher nachrüsten: geht, aber mit Hochvolt

Der Wechselrichter hat einen eigenen Gleichstromeingang für die Batterie. Vorgesehen ist die HUAWEI Smart ESS im Bereich 5 bis 30 kWh, im Wohnbereich üblicherweise die LUNA2000-5/10/15-S0. Der Batteriekreis arbeitet mit 600 bis 980 Volt Gleichspannung – das ist kein Steckerspeicher, sondern eine Installation für die Elektrofachkraft.

Geladen wird mit bis zu 10.000 W, entladen mit bis zu 5.500 W. Auch das Laden aus dem Netz ist möglich, was in Verbindung mit einem dynamischen Stromtarif interessant sein kann. Speicher, Batteriekabel und Zubehör sind separat zu beschaffen.

Notstrom: die Backup Box B1 versorgt einen Kreis, nicht das Haus

Für den Betrieb bei Netzausfall ist die Backup Box – B1 vorgesehen. Sie liefert maximal 3.300 VA bei 220 bis 230 V und 15 A – also einphasig. Das reicht für Kühlschrank, Router, Licht und ein paar Steckdosen, nicht für das gesamte Hausnetz und schon gar nicht für eine Wärmepumpe.

Wer bei einem Stromausfall wirklich das ganze Haus dreiphasig weiterbetreiben will, ist mit der neueren MAP0-Reihe in Verbindung mit der SmartGuard-Box besser bedient. Die Backup Box B1 gehört nicht zum Lieferumfang, und der Notstromkreis muss im Verteiler getrennt aufgebaut und abgesichert werden.

Auslegung: 7.500 Wp – und die Grenze von 15 A Kurzschlussstrom

Ein MPP-Tracker hält einen Modulstrang auf dem Betriebspunkt mit der höchsten Leistung. Der 5KTL-M1 hat zwei davon, jeweils für einen String. Huawei empfiehlt bis zu 7.500 Wp Modulleistung, also rund 150 Prozent der Nennleistung; der Arbeitsbereich reicht von 140 bis 980 V, gestartet wird ab 200 V, absolut zulässig sind 1.100 V.

Der entscheidende Punkt bei der Modulauswahl: Je Tracker sind 11 A Eingangsstrom und 15 A Kurzschlussstrom zulässig. Viele aktuelle Module mit großen Zellformaten liegen beim Kurzschlussstrom darüber. Lass die Modulwahl deshalb gegen dieses Datenblatt prüfen – passt sie nicht, ist die Hochstromversion (HC) der gleichen Baureihe die richtige Variante.

Messung, Überwachung, Fernwartung

Für Eigenverbrauchsoptimierung und Einspeisebegrenzung braucht der Wechselrichter einen Smart Meter im Zählerschrank, etwa den Huawei DTSU666-H. Er meldet über RS485, wie viel Strom gerade bezogen oder eingespeist wird. Ohne diese Messung lädt der Speicher nicht überschussgeführt.

WLAN für die Inbetriebnahme vor Ort über die FusionSolar-App ist eingebaut. Für dauerhafte Fernüberwachung und Fernwartung kommt der Smart Dongle-WLAN-FE dazu, der wahlweise per WLAN oder Netzwerkkabel ins Heimnetz geht; für Standorte ohne Internet gibt es den Smart Dongle-4G. Ein Eingang für einen Rundsteuerempfänger ist vorhanden, falls der Netzbetreiber das verlangt.

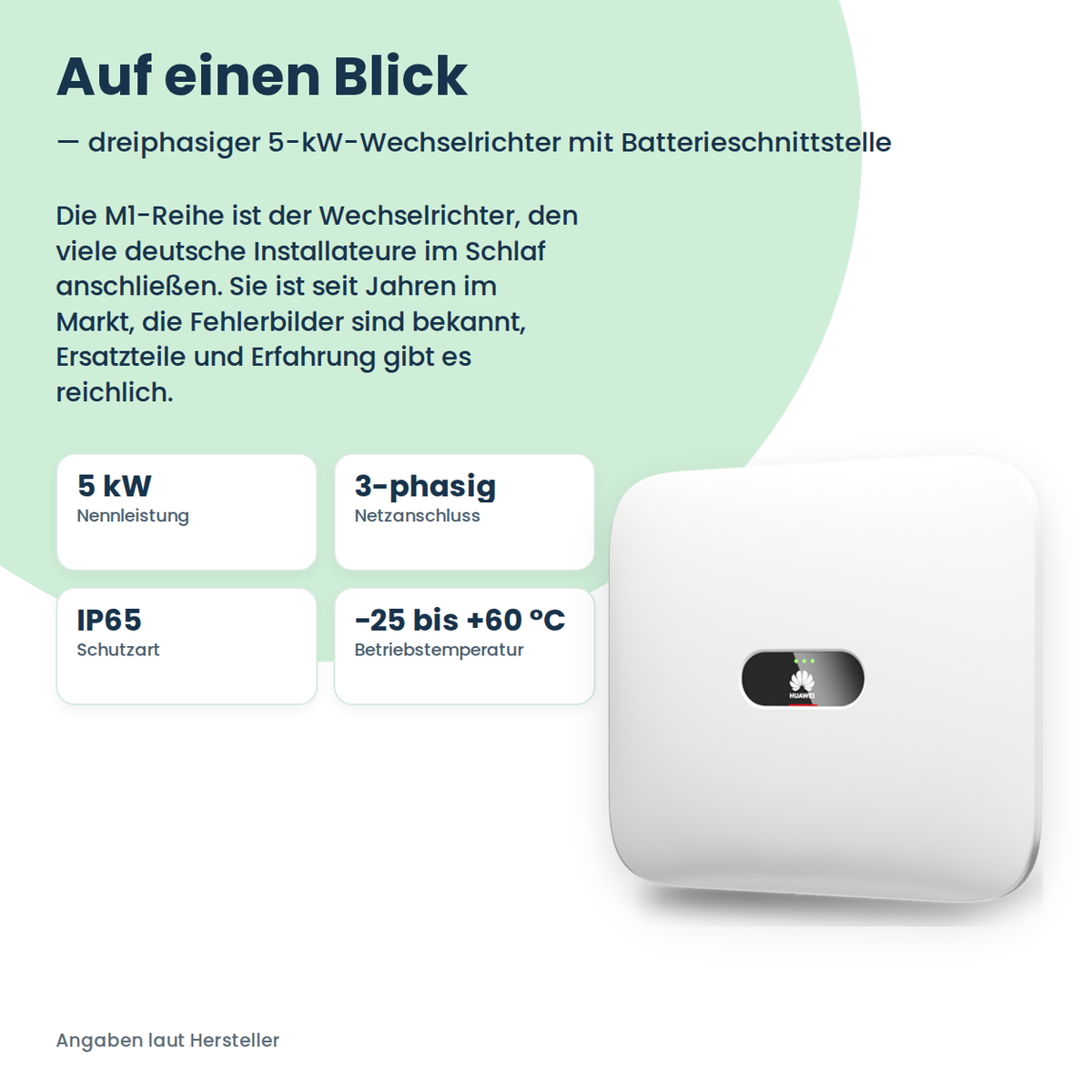

Auf einen Blick

Hinweis: Batteriespeicher, Smart Meter, Smart Dongle und Backup Box B1 sind nicht im Lieferumfang. Prüfe vor der Modulauswahl den Kurzschlussstrom deiner Module gegen die zulässigen 15 A je Tracker. Der Anschluss führt Hochvolt-Gleichspannung und gehört zu einer Elektrofachkraft; die Anlage ist beim Netzbetreiber anzumelden und im Marktstammdatenregister einzutragen.

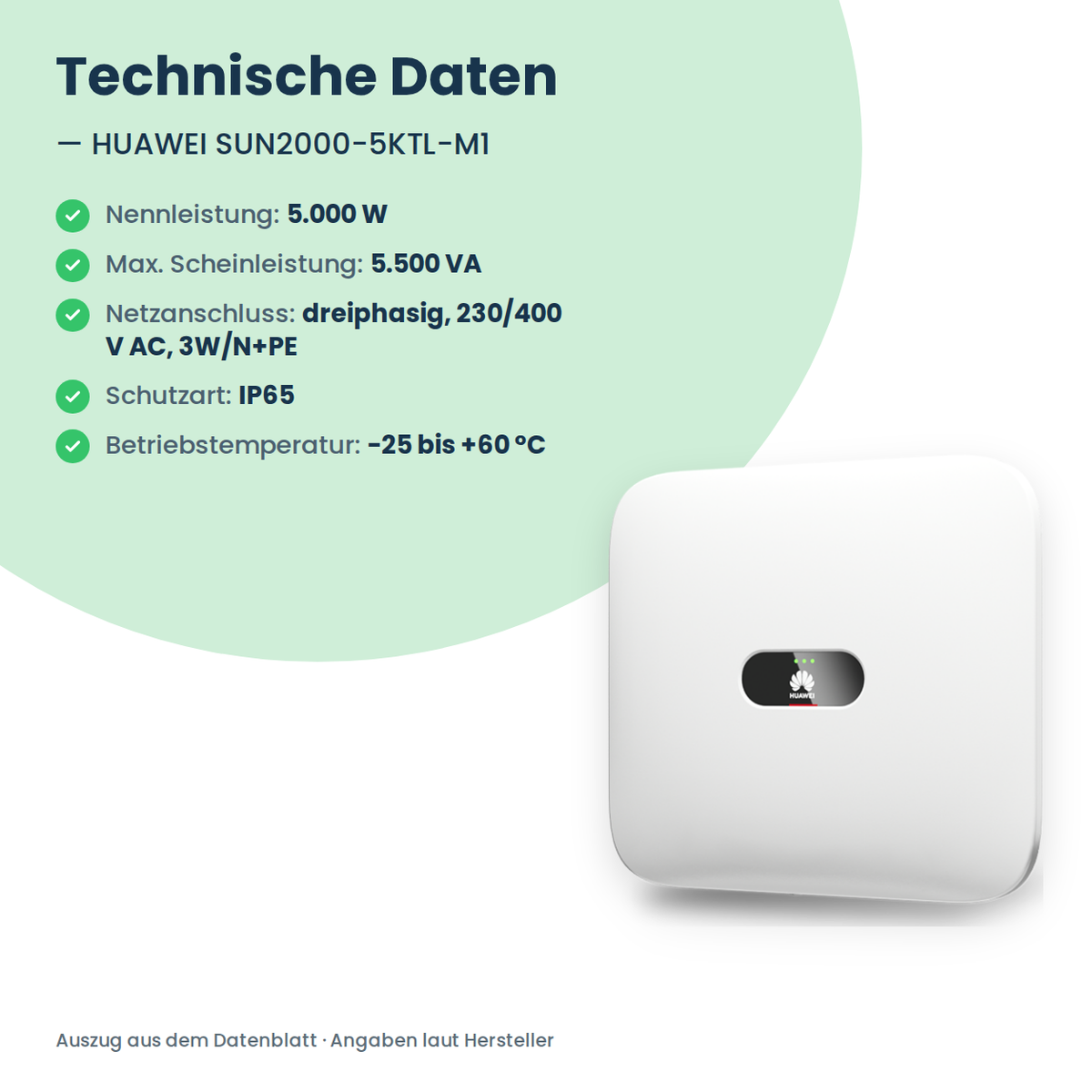

Technische Daten: Huawei – Datenblatt SUN2000-3-10KTL-M1 (PDF)
