Deye 3U-HRack – das hohe Gestell für zwölf BOS-G-Module und 61,44 kWh in einem einzigen Strang

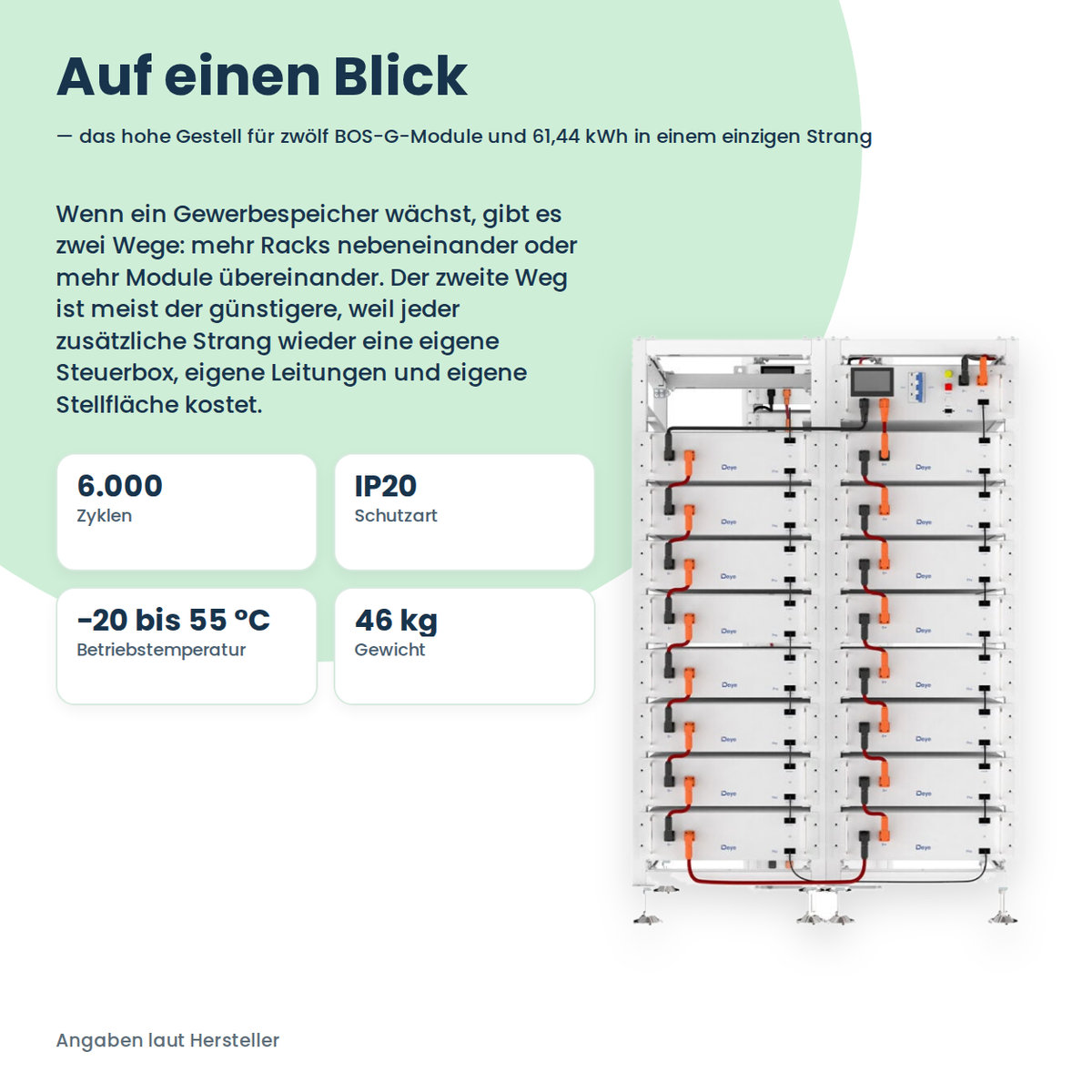

Wenn ein Gewerbespeicher wächst, gibt es zwei Wege: mehr Racks nebeneinander oder mehr Module übereinander. Der zweite Weg ist meist der günstigere, weil jeder zusätzliche Strang wieder eine eigene Steuerbox, eigene Leitungen und eigene Stellfläche kostet.

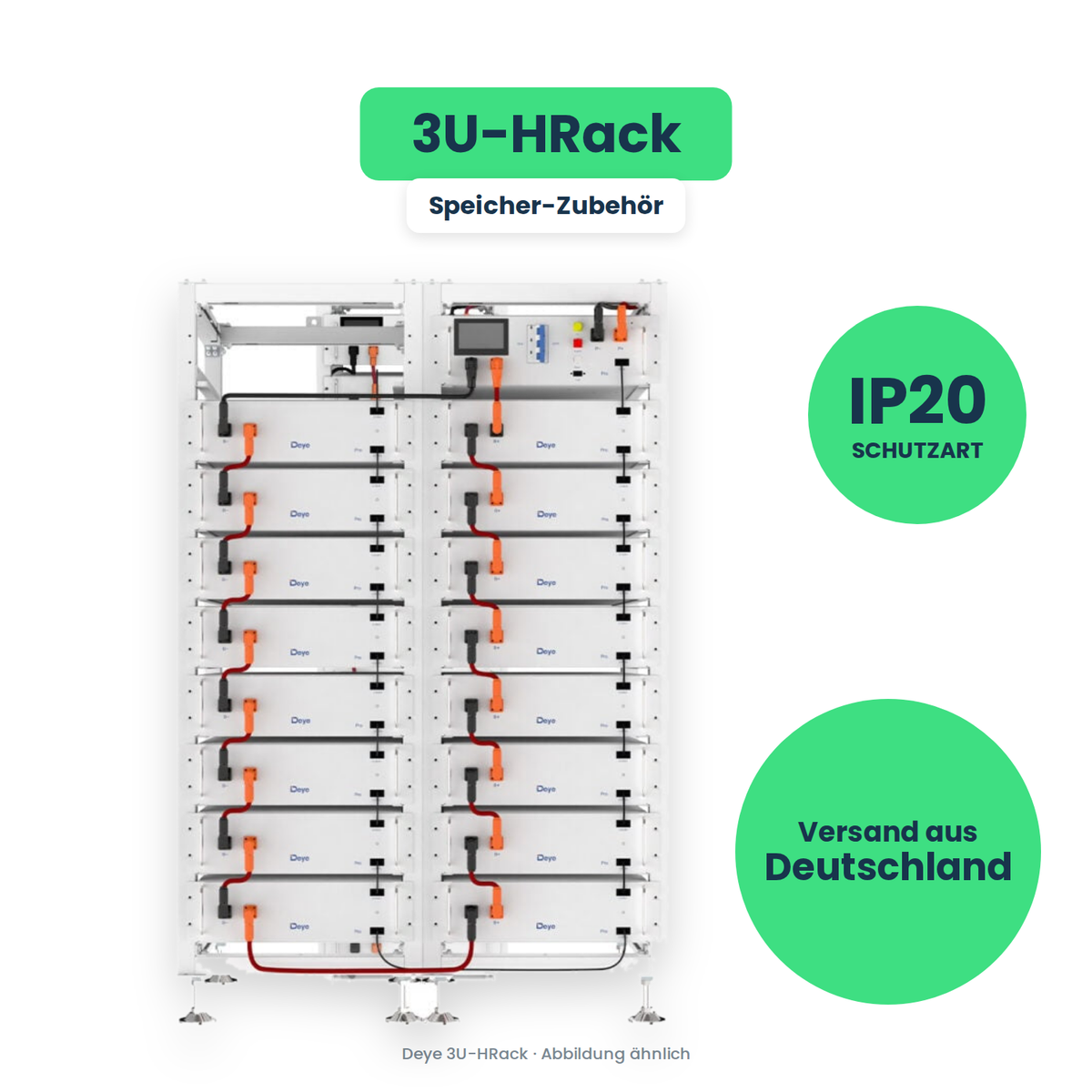

Das 3U-HRack ist dafür gemacht. Es ist die hohe Baugröße der BOS-G-Pro-Serie und nimmt zwölf Batteriemodule BOS-G Pack 5.1 plus eine Steuerbox BOS-G PDU-2 auf – vier Module mehr als das kleinere LRack, bei identischer Grundfläche von 530 × 602 mm. Der Zuwachs geht komplett in die Höhe.

Voll bestückt entspricht das dem Ausbaustand BOS-G60 Pro: 61,44 kWh in einem Strang, an einer Steuerbox, mit einem Leitungspaar zum Wechselrichter.

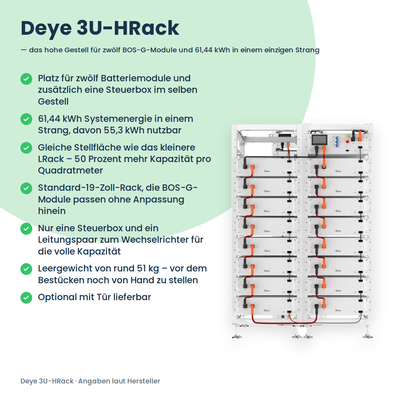

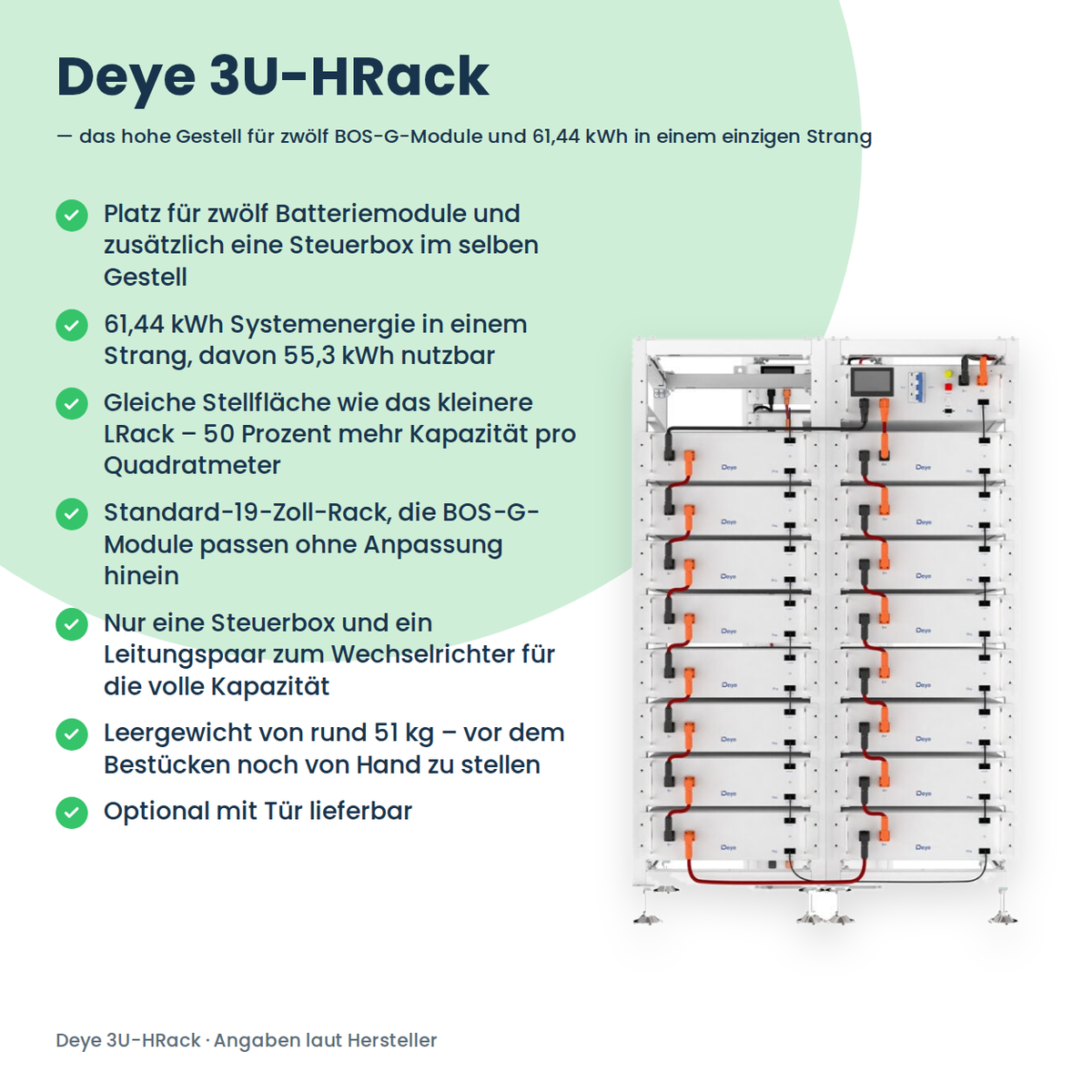

Alle Vorteile auf einen Blick

• Platz für zwölf Batteriemodule und zusätzlich eine Steuerbox im selben Gestell
• 61,44 kWh Systemenergie in einem Strang, davon 55,3 kWh nutzbar
• Gleiche Stellfläche wie das kleinere LRack – 50 Prozent mehr Kapazität pro Quadratmeter
• Standard-19-Zoll-Rack, die BOS-G-Module passen ohne Anpassung hinein
• Nur eine Steuerbox und ein Leitungspaar zum Wechselrichter für die volle Kapazität
• Leergewicht von rund 51 kg – vor dem Bestücken noch von Hand zu stellen
• Optional mit Tür lieferbar
• Bis zu 16 Batterieracks lassen sich parallel schalten

2.219 mm Höhe – vorher nachmessen

Das HRack ist 2,22 m hoch. Prüfe drei Dinge, bevor du bestellst: die lichte Raumhöhe am Aufstellort inklusive abgehängter Decken, Lampen und Rohrleitungen; die Durchfahrtshöhe auf dem Weg dorthin; und ob sich das Gestell am Zielort aufrichten lässt, denn dafür brauchst du kurzzeitig die Diagonale und nicht nur die Höhe.

Dazu kommt das oberste Modulfach in gut zwei Metern Höhe. Jedes BOS-G Pack 5.1 wiegt rund 46 kg – das hebt niemand allein auf diese Höhe. Plane für die Bestückung zwei Personen und eine geeignete Hebehilfe ein.

Was am Ende im Gestell steht

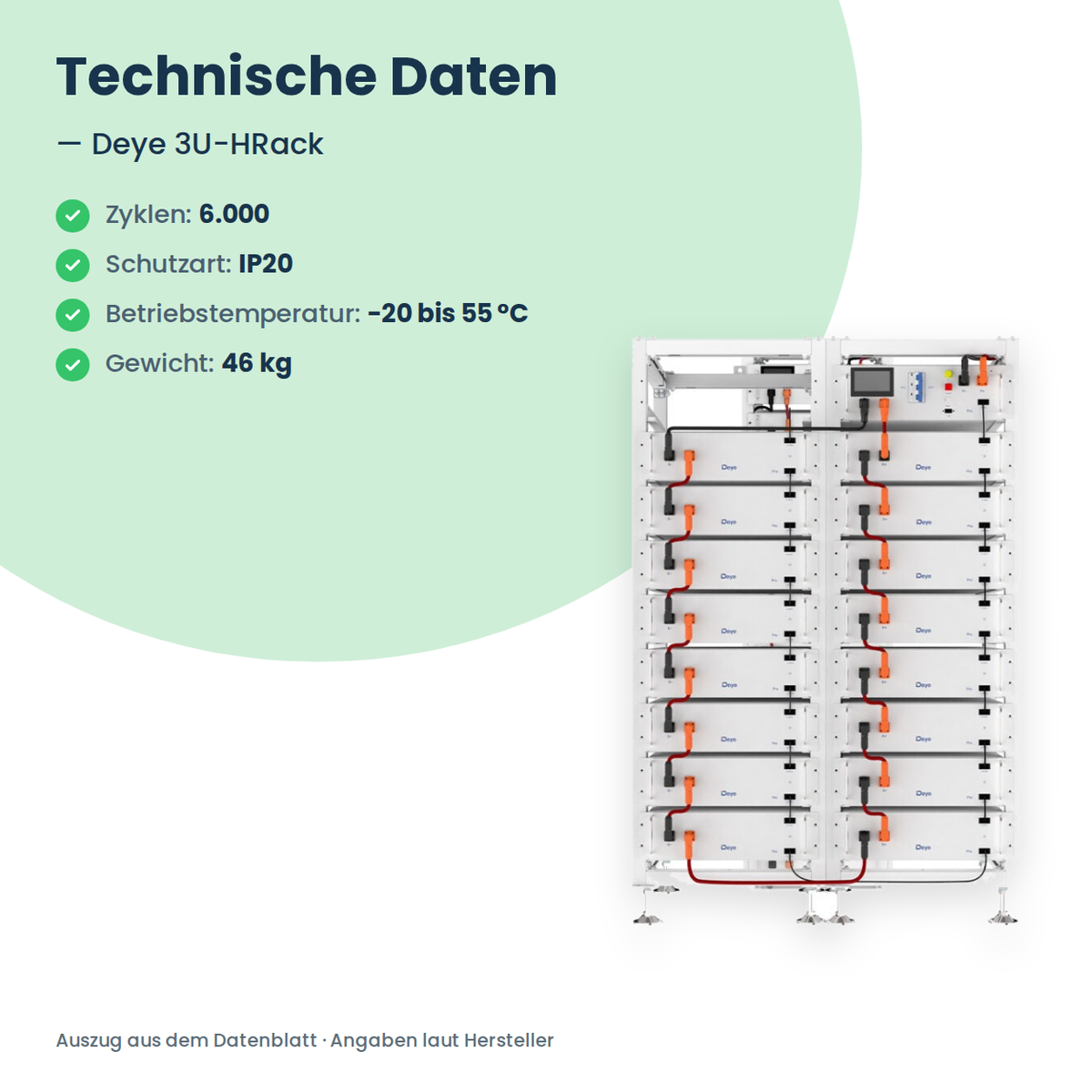

Voll bestückt ergibt das HRack einen Batteriestrang mit 614,4 V Nennspannung und einem Arbeitsbereich von 528 bis 700,8 V. Die Systemenergie liegt bei 61,44 kWh, nutzbar sind 55,3 kWh. Die Differenz ist kein Verlust, sondern die vom Hersteller empfohlene Entladetiefe von 90 Prozent – sie ist die Bedingung dafür, dass die Zellen die angegebenen über 6.000 Zyklen erreichen.

Das komplette System bringt rund 622 kg auf eine Grundfläche von etwa einem Drittel Quadratmeter. Kläre die Tragfähigkeit des Bodens vor der Aufstellung ab, besonders bei schwimmendem Estrich, Hohlraumböden oder in Obergeschossen.

Voraussetzungen und was du zusätzlich brauchst

Geliefert wird nur das Gestell. Die zwölf Batteriemodule, die Steuerbox BOS-G PDU-2 und die optionale Tür sind nicht enthalten. Die Verbindungskabel liegen den Komponenten bei: Jedes Modul bringt Kommunikations- und Stromkabel mit, die Steuerbox unter anderem den 120-Ohm-Abschlusswiderstand, ein Erdungskabel und die zwei Meter langen Leitungen EPCable 2.0 und ENCable 2.0 zum Plus- und Minuspol des externen Wechselrichters.

Auf der Wechselrichterseite entscheidet der Spannungsbereich. Die 614,4 V eines voll bestückten HRack liegen im Fenster des SUN-50K-SG01HP3-EU-BM4 (160 bis 800 V) ebenso wie in dem des SUN-80K-SG02HP3-EU-EM6 (160 bis 1.000 V). Beide Wechselrichter haben zwei unabhängige Batterieeingänge, an denen sich zwei getrennte Racks betreiben lassen.

Aufstellort: IP20 heißt trockener Innenraum

Alle BOS-G-Komponenten haben die Schutzart IP20. Die zweite Ziffer steht für den Wasserschutz, und eine Null bedeutet: keiner. Das Gestell gehört in einen trockenen, frostfreien Technikraum, nicht ins Freie und nicht in einen Raum, in dem Kondenswasser an den Wänden steht.

Beim Entladen arbeiten die Module von −20 bis 55 °C, geladen wird erst ab 0 °C. In einem ungeheizten Raum kann der Speicher im Winter also entladen, aber nicht mehr laden – das ist bei der Standortwahl der praktisch wichtigere Wert.

Rechtliches und Montage

Ein voll bestücktes HRack führt über 600 V Gleichspannung. Aufbau, Verkabelung, Erdung des Gestells und Inbetriebnahme gehören ausschließlich in die Hände einer Elektrofachkraft. Der Speicher ist Teil der Erzeugungsanlage: Er muss beim Netzbetreiber nach VDE-AR-N 4105 angemeldet und im Marktstammdatenregister eingetragen werden. Kläre bei Anlagen dieser Größe außerdem früh mit dem Netzbetreiber, welche Anforderungen an Zählerplatz und Netzanschluss gestellt werden.

Hinweis: Geliefert wird ausschließlich das Rack. Batteriemodule, Steuerbox BOS-G PDU-2 und die optionale Tür sind nicht enthalten. Prüfe vor der Bestellung die lichte Raumhöhe und den Transportweg – 2.219 mm Bauhöhe passen nicht überall. Reicht die Deckenhöhe nicht, ist das 3U-LRack mit 1.629 mm und Platz für acht Module die Alternative.
