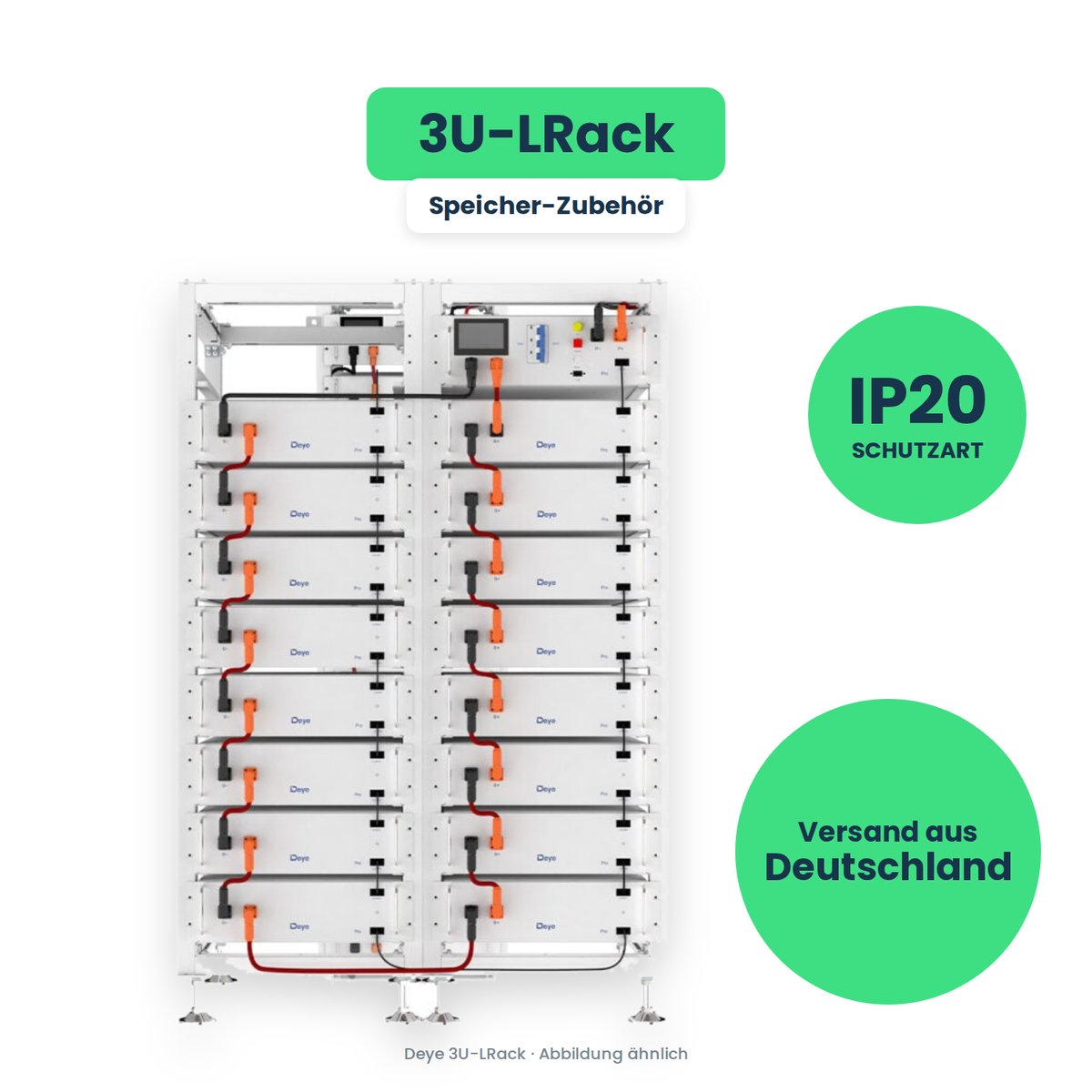

Deye 3U-LRack – das 19-Zoll-Gestell, in dem acht BOS-G-Module und die Steuerbox ihren festen Platz bekommen

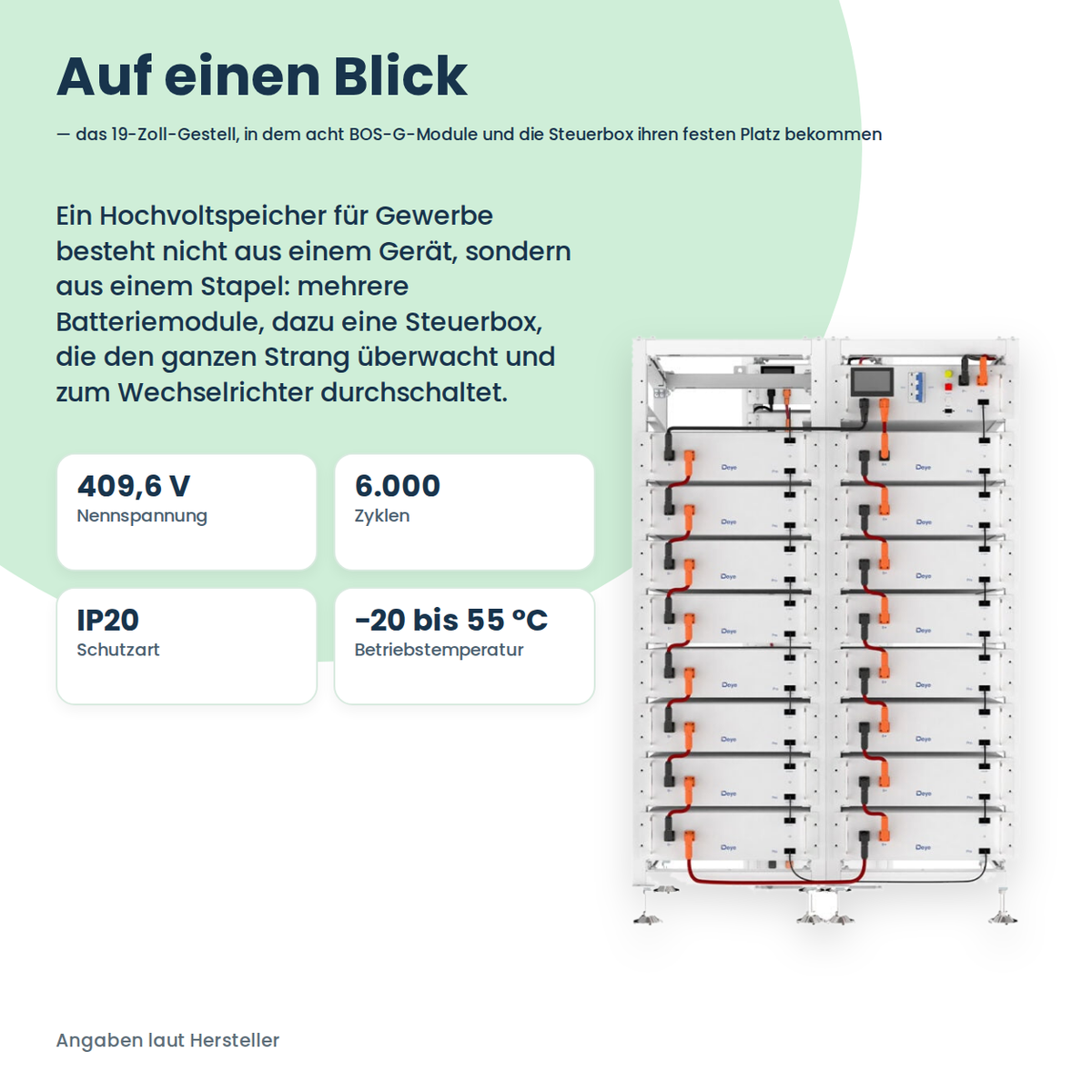

Ein Hochvoltspeicher für Gewerbe besteht nicht aus einem Gerät, sondern aus einem Stapel: mehrere Batteriemodule, dazu eine Steuerbox, die den ganzen Strang überwacht und zum Wechselrichter durchschaltet. Damit daraus eine Anlage wird und kein Haufen, braucht es ein Gestell, das die Module trägt, in der Höhe sauber teilt und die Abstände einhält, die der Hersteller vorgesehen hat.

Genau das ist das 3U-LRack. Es ist ein Standard-19-Zoll-Rack aus der BOS-G-Pro-Serie und nimmt acht Batteriemodule BOS-G Pack 5.1 plus eine Steuerbox BOS-G PDU-2 auf. Das „3U“ bezeichnet die Bauhöhe im 19-Zoll-Raster – jedes Modul belegt drei Höheneinheiten, deshalb passen die Einschübe ohne Anpassung hinein.

Das LRack ist die kleinere der beiden Baugrößen und deckt den Ausbaustand ab, den Deye als BOS-G40 Pro bezeichnet: acht Module in Reihe, zusammen 40,96 kWh.

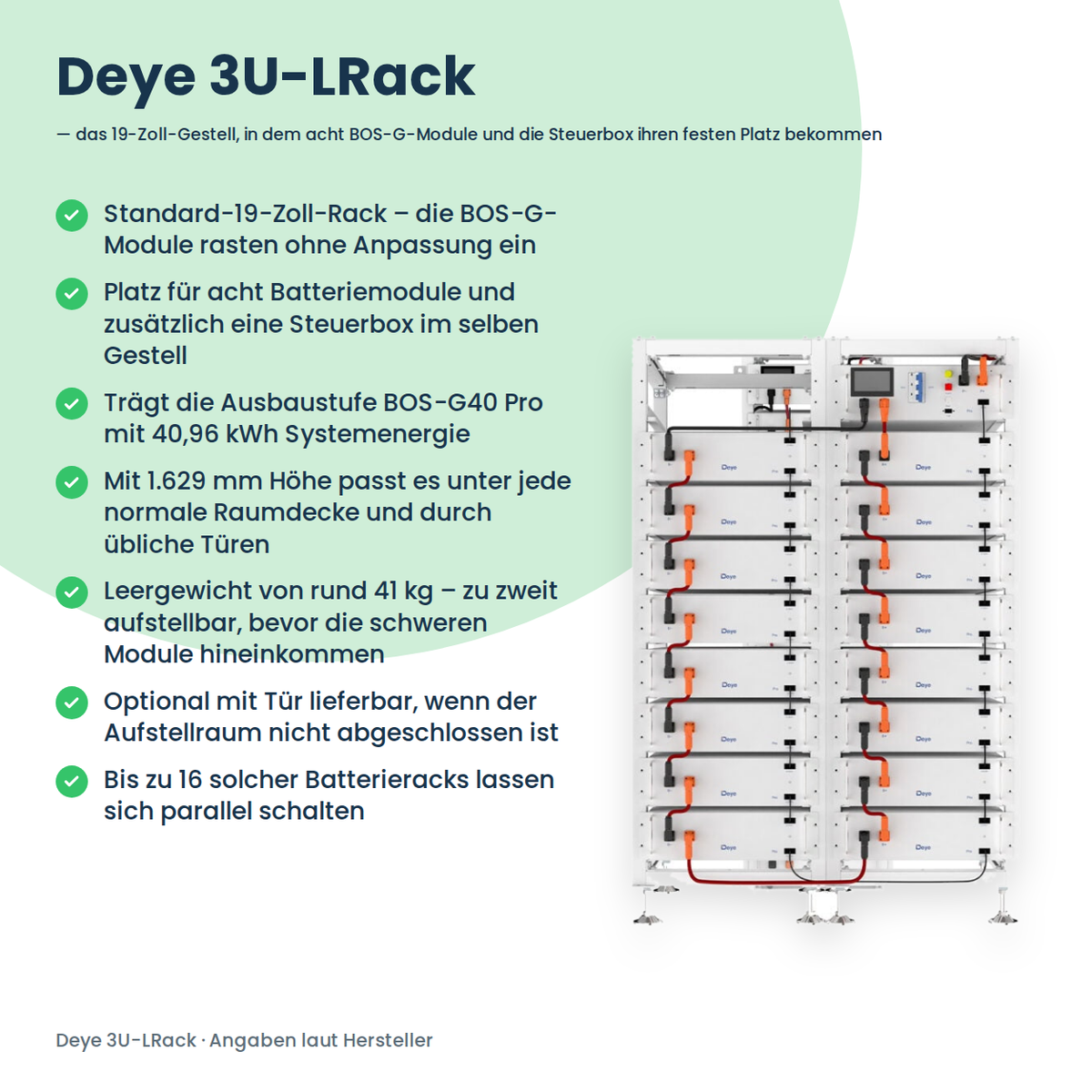

Alle Vorteile auf einen Blick

• Standard-19-Zoll-Rack – die BOS-G-Module rasten ohne Anpassung ein
• Platz für acht Batteriemodule und zusätzlich eine Steuerbox im selben Gestell
• Trägt die Ausbaustufe BOS-G40 Pro mit 40,96 kWh Systemenergie
• Mit 1.629 mm Höhe passt es unter jede normale Raumdecke und durch übliche Türen
• Leergewicht von rund 41 kg – zu zweit aufstellbar, bevor die schweren Module hineinkommen
• Optional mit Tür lieferbar, wenn der Aufstellraum nicht abgeschlossen ist
• Bis zu 16 solcher Batterieracks lassen sich parallel schalten

Was am Ende im Gestell steht

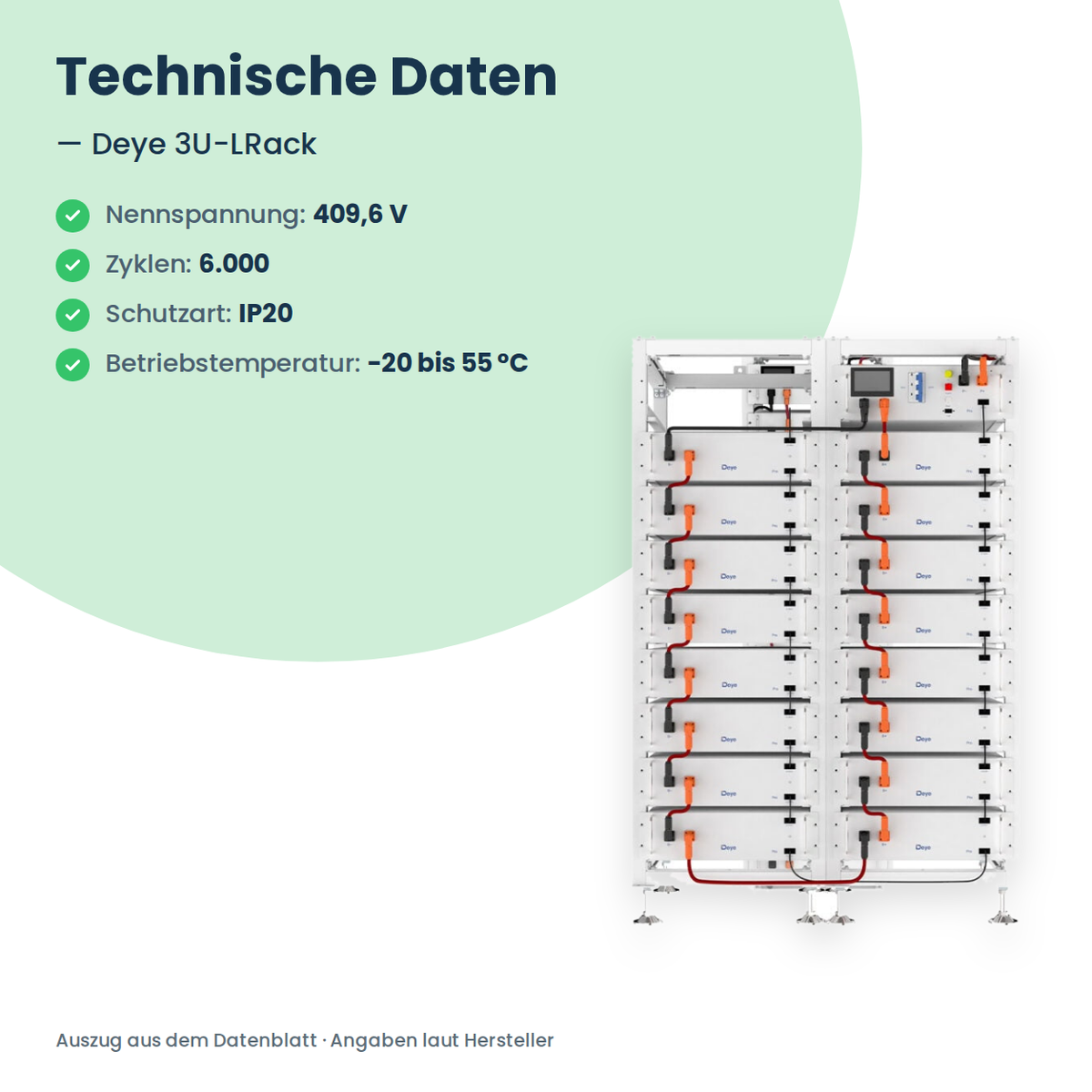

Voll bestückt ergibt das LRack einen Batteriestrang mit einer Nennspannung von 409,6 V und einem Arbeitsbereich von 352 bis 467,2 V. Die Systemenergie liegt bei 40,96 kWh, nutzbar sind davon 36,86 kWh – der Unterschied kommt aus der empfohlenen Entladetiefe von 90 Prozent, die der Hersteller ansetzt, damit die Zellen die angegebenen über 6.000 Zyklen auch erreichen.

Deye gibt das komplette BOS-G40-Pro-System mit etwa 428 kg an. Das ist der Wert, mit dem du planen musst – nicht die 41 kg des leeren Racks. Prüfe vorher, ob der Boden am Aufstellort diese Punktlast trägt, gerade in Kellern mit Estrich auf Dämmung oder in Obergeschossen.

Voraussetzungen und was du zusätzlich brauchst

Das Rack ist ein reines Gehäuse. Batteriemodule und Steuerbox sind nicht enthalten und werden getrennt bestellt. Die Leitungssätze liegen diesen Komponenten bei: Jedes BOS-G Pack 5.1 kommt mit einem 160 mm langen Kommunikationskabel und einem 200 mm langen Stromkabel, die PDU-2 bringt unter anderem den 120-Ohm-Abschlusswiderstand und die zwei Meter langen Anschlussleitungen zum Wechselrichter mit.

Auf der Wechselrichterseite muss der Spannungsbereich passen. Der SUN-50K-SG01HP3-EU-BM4 arbeitet mit Batteriespannungen von 160 bis 800 V, der größere SUN-80K-SG02HP3-EU-EM6 mit 160 bis 1.000 V. Die 409,6 V eines voll bestückten LRack liegen in beiden Fenstern. Wichtig wird das erst, wenn du das Rack absichtlich nicht voll bestückst – die Modulzahl bestimmt die Strangspannung, und zu wenige Module bedeuten, dass der Wechselrichter den Strang nicht annimmt.

Aufstellort: IP20 heißt drinnen

Die BOS-G-Komponenten haben die Schutzart IP20. Diese Kennzahl beschreibt, wie gut ein Gehäuse gegen Fremdkörper und Wasser geschützt ist – IP20 bedeutet: Finger und Gegenstände ab 12 mm kommen nicht heran, gegen Wasser ist gar kein Schutz vorhanden. Der Speicher gehört also in einen trockenen Innenraum, nicht in eine Garage mit offenem Tor und erst recht nicht ins Freie.

Die Betriebstemperatur der Module reicht beim Laden von 0 bis 55 °C und beim Entladen von −20 bis 55 °C, die Luftfeuchtigkeit darf zwischen 5 und 85 Prozent liegen. Ein unbeheizter, aber frostfreier Technikraum ist der typische Fall. Lagere die Module nicht im Rack über längere Zeit ungenutzt – die zulässige Lagertemperatur liegt enger, bei 0 bis 35 °C.

Rechtliches und Montage

Ein voll bestücktes Rack führt Gleichspannung von über 400 V. Das ist kein Bereich mehr, in dem man selbst schraubt: Aufbau, Anschluss und Inbetriebnahme gehören in die Hände einer Elektrofachkraft, die auch die Erdung des Gestells und die Absicherung auf der Wechselrichterseite verantwortet. Der Speicher ist Teil der Erzeugungsanlage und damit anmeldepflichtig – beim Netzbetreiber nach VDE-AR-N 4105 und im Marktstammdatenregister. Kläre das vor dem Aufbau, nicht danach.

Hinweis: Geliefert wird ausschließlich das Rack. Batteriemodule BOS-G Pack 5.1, die Steuerbox BOS-G PDU-2 und die optionale Tür sind nicht enthalten und müssen separat bestellt werden. Rechne bei der Planung mit dem Gesamtgewicht von rund 428 kg im Vollausbau und nicht mit dem Leergewicht des Gestells. Wird mehr Kapazität in einem Strang gebraucht, ist das 3U-HRack mit Platz für zwölf Module die passende Wahl.
