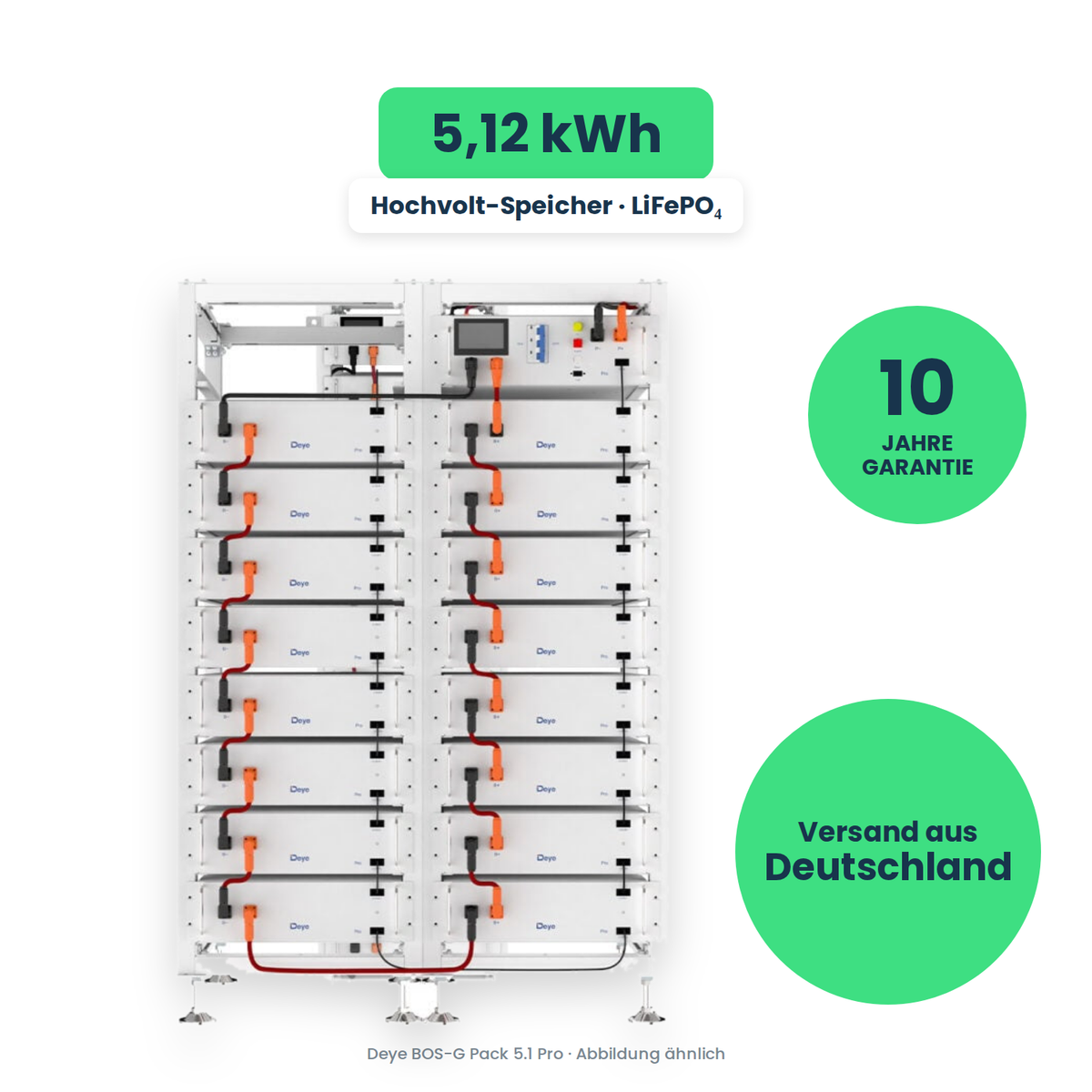

Deye BOS-G Pack 5.1 Pro – 5,12 kWh Batteriemodul für den schrittweisen Ausbau eines Hochvoltspeichers

Bei gewerblichen Speichern ist die Kapazität selten von Anfang an klar. Der Betrieb wächst, eine Kältemaschine kommt dazu, die PV-Anlage wird erweitert – und der Speicher, der vor zwei Jahren gepasst hat, ist zu klein. Genau dafür ist das BOS-G-System gebaut: Die Kapazität steckt nicht in einem großen Gehäuse, sondern in gleichen Modulen zu je 5,12 kWh, die sich nachträglich in dasselbe Rack schieben lassen.

Das BOS-G Pack 5.1 Pro ist eines dieser Module. Es ist ein Standard-19-Zoll-Einschub mit LiFePO₄-Zellen, 51,2 V Nennspannung und 100 Ah – im Rack in Reihe geschaltet mit den anderen Modulen des Strangs. Alleine ist es kein Speicher; es wird erst zu einem, wenn eine Control Box und ein Rack dazukommen.

Sinnvoll ist der Artikel für zwei Fälle: den Aufbau eines neuen BOS-G-Strangs und die Nachrüstung eines vorhandenen Racks, in dem noch Höheneinheiten frei sind.

Alle Vorteile auf einen Blick

• 5,12 kWh je Modul – Kapazität lässt sich in kleinen Schritten aufbauen statt in einem Sprung
• Lithium-Eisenphosphat-Zellen ohne Kobalt, thermisch stabil und ohne Memory-Effekt
• 100 A Dauerstrom beim Laden und Entladen, kurzzeitig 120 A
• 19-Zoll-Einschub: Module lassen sich einzeln tauschen, ohne den Strang zu zerlegen
• Mindestens 6.000 Zyklen bis 70 % Restkapazität, 10 Jahre Herstellergarantie
• Geringe Selbstentladung – bis zu sechs Monate Lagerung ohne Nachladen möglich
• Entladung bis −20 °C möglich, Betrieb bis 55 °C
• Kommunikation über CAN 2.0 und RS485, kompatibel mit Deye-Wechselrichtern
• Vorbereitet für Aerosol-Brandunterdrückung

Wie sich aus Modulen ein Strang ergibt

Die Module werden in Reihe geschaltet. Jedes bringt 51,2 V mit, die Summe ergibt die Strangspannung – und die muss zum Wechselrichter passen. Deye definiert deshalb feste Ausbaustufen: fünf Module ergeben 256 V und 25,6 kWh, acht Module 409,6 V und 40,96 kWh, zwölf Module 614,4 V und 61,44 kWh, sechzehn Module 819,2 V und 81,92 kWh.

Was davon tatsächlich nutzbar ist, liegt darunter, weil der Hersteller eine Entladetiefe von 90 % empfiehlt: 23,04 kWh, 36,86 kWh, 55,3 kWh beziehungsweise 73,73 kWh. Rechne bei der Auslegung mit diesen Werten, nicht mit der Nennenergie.

Was du zusätzlich brauchst

Zu jedem Strang gehört genau eine BOS-G-PDU-2 Control Box. Sie enthält das übergeordnete Batteriemanagement, führt die Leistungsleitungen zusammen und ist der einzige Gesprächspartner des Wechselrichters. Dazu kommt das Rack: Das 3U-LRACK nimmt acht Module und eine Control Box auf, das 3U-HRACK zwölf Module und eine Control Box. Die 16er-Stufe verteilt sich auf zwei nebeneinanderstehende Racks.

Und es braucht ein PCS, also den bidirektionalen Wechselrichter der Speicheranlage. Die Batterie speichert nur Gleichstrom; die Umwandlung in Wechselstrom und die Regelung nach Verbrauch oder Strompreis passiert im PCS.

Ladeströme richtig auslegen

Der Nennstrom liegt bei 100 A, kurzzeitig sind 125 A für zwei Minuten bei 25 °C zulässig. Deye empfiehlt für den Dauerbetrieb allerdings 50 A. Das ist keine Vorsichtsformel, sondern ein Hebel für die Lebensdauer: Wer den Strang dauerhaft am oberen Limit fährt, erreicht die 6.000 Zyklen in der Praxis schlechter als jemand, der mit halber Rate lädt. Der tatsächlich mögliche Strom hängt zudem von Temperatur und Ladezustand ab und wird vom Batteriemanagement automatisch begrenzt.

Aufstellort und Handhabung

Ein Modul wiegt 46 kg. Das ist für zwei Personen zu heben, aber nicht auf Kopfhöhe – bei einem hohen Rack lohnt sich ein Hebehilfsmittel. Die Schutzart ist IP20, das Modul gehört also in einen trockenen, staubarmen Innenraum.

Beim Temperaturbereich lohnt der genaue Blick: Entladen ist ab −20 °C möglich, geladen wird erst ab 0 °C. In einem unbeheizten Technikraum kann der Speicher im Winter also abgeben, aber nicht aufnehmen. Für die Lagerung gelten 0 bis 35 °C.

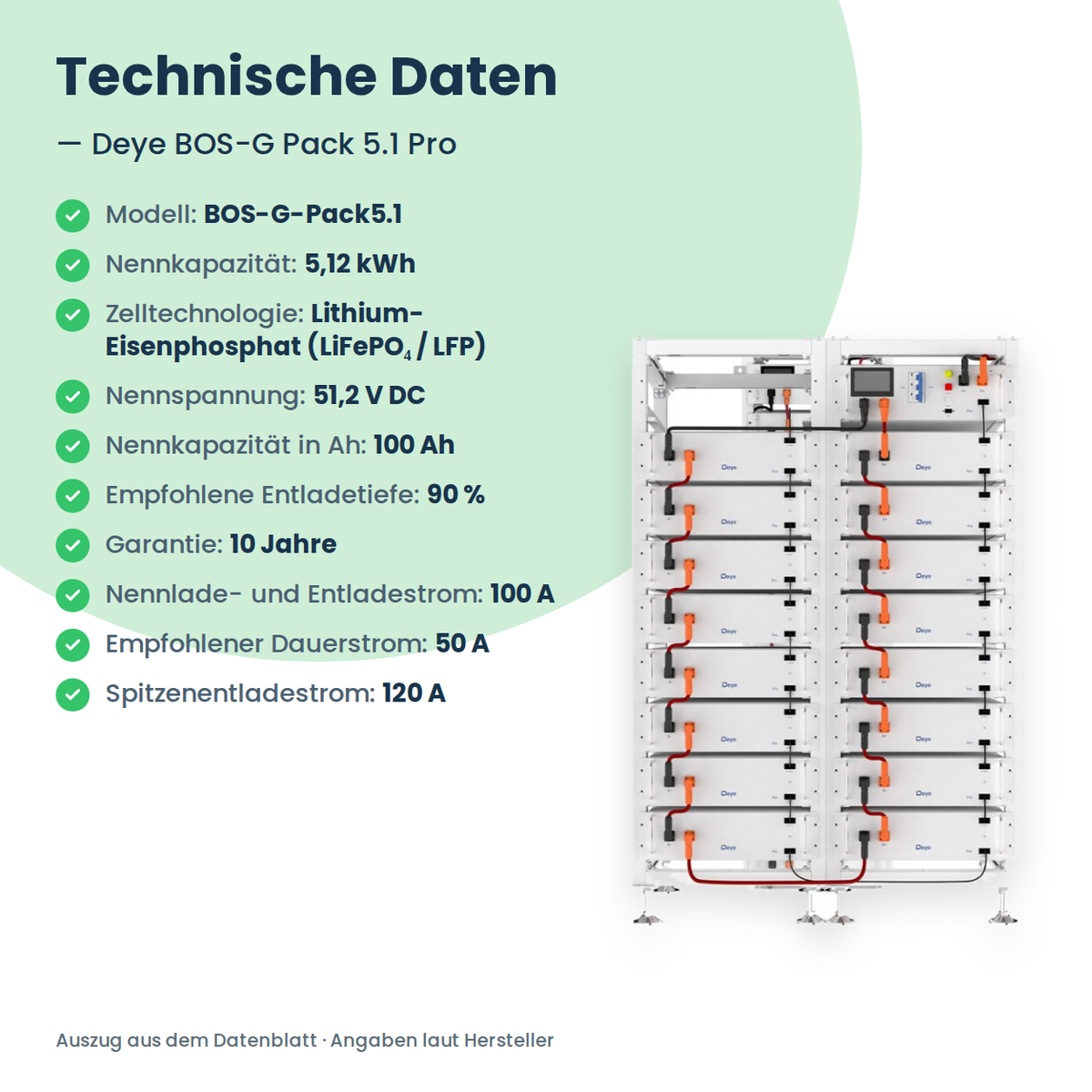

Technische Daten

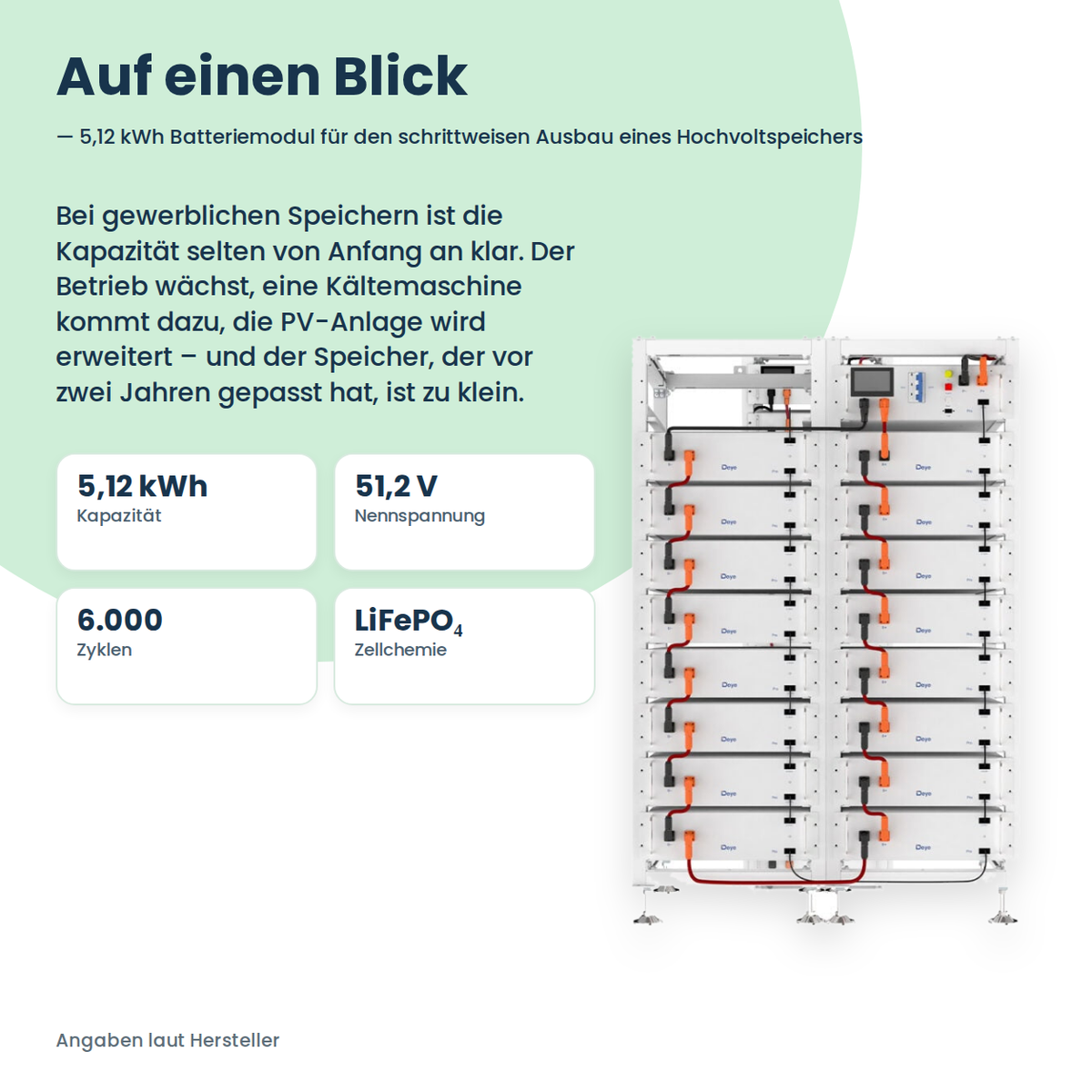

Auf einen Blick

Ströme und Lebensdauer

Gehäuse und Umgebung

System und Anschluss

Hinweis: Control Box und Rack sind nicht im Lieferumfang und werden für den Betrieb zwingend benötigt. Innerhalb eines Strangs sollten alle Module vom gleichen Typ und möglichst gleichen Alters sein. Aufbau und Inbetriebnahme eines Hochvoltspeichers gehören in die Hände einer Elektrofachkraft.
